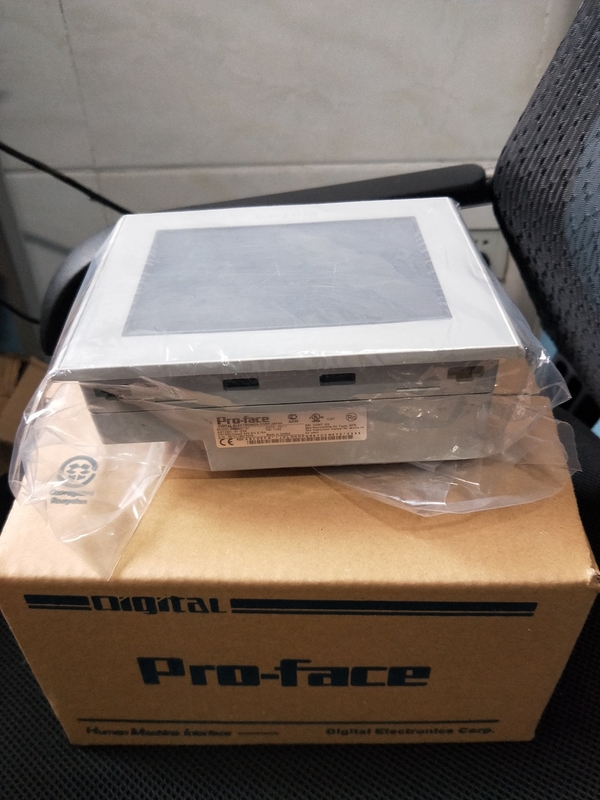

Écran tactile de contre-jour de pouce LED de PFXGP4201TADW Proface HMI 7 24 volts continu

Écran tactile de contre-jour de pouce LED de PFXGP4201TADW Proface HMI 7 24 volts continu

Écran tactile de contre-jour de pouce LED de PFXGP4201TADW Proface HMI 7 24 volts continu

Lieu d'origine	Chine/Japon
Nom de marque	Proface
Numéro de modèle	PFXGP4201TADW

Détails du produit

Marque:

Profil

Condition:

Nouveau

Délai d'exécution:

Courant

MOQ:

1

Lieu d'origine:

Chine/Japon

devise:

USD/RMB

Garantie:

12 mois

Terme de expédition:

DHL/TNT/UPS/FEDEX etc.

Mettre en évidence:

24Vdc Proface HMI

,

Écran tactile Proface HMI de contre-jour de LED

Conditions de paiement et d'expédition

Quantité de commande min

1 pc

Prix

USD100-5000/pc

Détails d'emballage

Emballage de carton

Délai de livraison

3-5 jours ouvrables

Conditions de paiement

T/T, union occidentale

Capacité d'approvisionnement

10pc/par semaine

Description du produit

Écran tactile chaud de vente de contre-jour de pouce LED de PFXGP4201TADW Proface HMI 7

L'information produit standard

Famille

HMI

Série

Série GP4000

Taille

3"

Modèle

PFXGP4201TADW

Code global

PFXGP4201TADW

Caractéristiques du produit

3" analogue de C.C

Statut de réparation

- (Le service de maintenance n'est pas disponible. Remplacez par une nouvelle unité sous la garantie.)

Caractéristiques d'affichage

Type d'affichage

Affichage à cristaux liquides de couleur de TFT

Taille d'affichage

3,5"

Résolution

320 x 240 pixels (QVGA)

Zone d'exposition efficace

W70.56 X H52.92 millimètre [W2.78 X H2.08 dedans.]

Couleurs d'affichage

65 536 couleur (aucun) de lueur/16 384 couleurs (lueur)

Contre-jour

LED blanche (pas utilisateur remplaçable. Quand le remplacement est exigé, contact votre distributeur local.)

Durée de vie de contre-jour

50 000 heures. ou plus (chacun en fonctionnement le fonctionnement continu à °C 25 [°F 77] avant des diminutions d'éclat de contre-jour à 50%)

Contrôle de luminosité

8 niveaux (ajustés avec l'écran tactile ou le logiciel)

Type d'écran tactile

Film résistif (analogue)

Résolution d'écran tactile

1 024 x 1 024

Vie d'écran tactile

1 000 000 fois ou plus

Polices de langue

Japonais : 6 962 (normes 1 de JIS et 2) (607 caractères y compris de non-kanji), ANK : 158 (le Coréen, chinois traditionnel, chinois, thaïlandais simplifié et cyrillique peut être ajouté de l'arrangement de police de l'éditeur pleine page. )

Tailles de caractère

Police standard : 8 x 8, 8 x 16, 16 x 16 et 32 x 32 polices de pixel, police de course : 6 à 127 polices de pixel, police d'image : 8 à 72 polices de pixel

Tailles de la police

Police standard : La largeur peut être augmentée jusqu'à 8 fois. La taille peut être augmentée jusqu'à 8 fois.*1

8 x 8 points

char 40. X 30 rangées

8 x 16 points

char 40. X 15 rangées

16 x 16 points

char 20. X 15 rangées

32 x 32 points

char 10. X 7 rangées

1d'autrestailles de la policepeutêtre installéaveclelogicielderédacteur.

Caractéristiques électriques

Tension d'entrée évaluée

24 volts continu

Limites de tension d'entrée

19,2 à 28,8 volts continu

Chute de tension permise

Mme 2 ou moins

Puissance

9,6 W ou moins

Irruption actuelle

30 A ou moins

Immunité de bruit

Tension de bruit : 1 000 Vp-p
Durée d'impulsion : µs 1
Temps de montée : 1 NS
(par l'intermédiaire du simulateur de bruit)

Résistance de tension

1 000 VCA, 20 mA pour 1 minute (entre le terminal de puissance et les terminaux de FG)

Résistance d'isolation

500 volts continu, 10 MΩ ou plus (entre le terminal de puissance et les terminaux de FG)

Caractéristiques environnementales

Normes de sécurité internationales

Température de l'air de entourage

0 au °C 50 [32 à °F 122]

Température de stockage

°C -20 à +60 [- °F 4 à 140]

Humidité ambiante

Rhésus de 10 à de 90 % (la température de thermomètre humide : maximum de 39 °C [°F 102,2] - aucune condensation)

Humidité de stockage

Rhésus de 10 à de 90 % (la température de thermomètre humide : maximum de 39 °C [°F 102,2] - aucune condensation)

La poussière

0,1 mg/m3 (10-7 oz/ft3) ou moins (niveaux non-conducteurs)

Degré de pollution

Pour l'usage dans l'environnement du degré de pollution 2

Gaz corrosifs

Exempt des gaz corrosifs

Pression atmosphérique (gamme d'altitude)

800 au hPa 1 114 (2 000 m [6 561 pi] au-dessus de niveau de la mer ou moins)

Résistance de vibration

IEC/EN 61131-2 conforme
5 à 9 hertz de seule amplitude 3,5 millimètre [0,14 po.]
9 à 150 hertz ont fixé l'accélération : 9,8 m/s2
X, Y, directions de Z pour 10 cycles (approximativement 100 mn)

Résistance de choc

IEC/EN 61131-2 147 m/s conformes2, X, Y, directions de Z pendant 3 fois

Immunité de décharge électrostatique

Méthode de décharge de contact : 6 kilovolts (IEC/EN61000-4-2 niveau 3)

Mémoire

Mémoire d'application

Quand utilisant Généraliste-pro EX :
- Médias : ÉCLAIR EPROM
- La zone d'écran : *Use 8MB la zone d'écran quand la capacité du secteur de police d'utilisateur est dépassée - par exemple, quand une police d'image ou une police d'image est employée.
- Région de police d'utilisateur : 8MB
- Région de programme de logique : 132KB (équivalent à 15 000 étapes) * jusqu'à 60 000 étapes peut être converti dans le logiciel. Cependant, ceci réduit la capacité de stockage d'application (pour des données d'écran) par 1 mb.
- L'espace libre : Aucun

Système démontable : Non

Mémoire de secours

Quand utilisant Généraliste-pro EX :
- La zone d'écran : SRAM 128KB
- À section variable : Aucun

Batterie : Batterie rechargeable/batterie secondaire pour la sauvegarde des données d'horloge

Exactitude d'horloge

±65 sec. /month (la déviation à la température ambiante et à la puissance est éteinte)*2

2dépendantde latempérature de fonctionnementetde l'âgede l'unité, l'horlogepeutdévierde-380+90àsec./month. Pourdessystèmesoùceniveaudedéviationestunproblème, l'utilisateurdevraitsurveilleretfairedesajustementsen cas de besoin.

Caractéristiques d'interface

Publication périodique (COM1)

Transmission asynchrone : RS-232C, longueur de données : 7 ou 8 bits, bit d'arre4t : 1 ou 2 bits, parité : Aucun, même ou impair, vitesse de transmission de données : 2 400 à 115 200 bps, connecteur : D-sous 9 (prise)

Publication périodique (COM2)

Transmission asynchrone : RS-422/485, longueur de données : 7 ou 8 bits, bit d'arre4t : 1 ou 2 bits, parité : Aucun, même ou impair, vitesse de transmission de données : 2 400 à 115 200 bps, 187 500 bps (MPI), connecteur : D-sous goupille 9 (prise)

USB (type A)

Se conforme à USB 2,0 (type A) X 1
Tension d'alimentation électrique : 5 volts continu de ± 5 %
Courant de sortie : 500 mA ou moins
Distance de communication : 5 m [16,4 pi] ou moins

USB (mini-b)

Se conforme à USB 2,0 (mini-b) x 1, distance de communication : 5 m [16,4 pi] ou moins

Caractéristiques structurelles

Fondre

Fondre fonctionnel : Fondre la résistance de 100 Ω, 2mmla norme applicable de 2 (A.W.G. 14) ou un fil plus épais, ou vos pays. (Mêmes pour des terminaux de FG et de SG)

Méthode de refroidissement

Circulation d'air naturelle

Structure

TYPE 4X/13 de la NEMA #250 d'IP65f (sur le panneau avant une fois correctement installés dans une clôture)*3

Dimensions externes

W132 X H106 X D42 millimètre [W5.2 x H4.17 x D1.65 dedans.]

Dimensions de découpe des panneaux

W118.5 X H92.5 millimètre [W4.67 X H3.64 dedans.]
Secteur d'épaisseur de panneau : 1,6 à 5 millimètres [0,06 0,2 po.]*4

Poids

0,4 kilogrammes [0,88 livres] ou moins

3levisageavantde l'unité, installédansunpanneausolide, a été examinésutilisantdesconditionséquivalentesauxnormesmontréesdanslesspécifications. Quoiqueleniveaude l'unitéde larésistancesoitéquivalentàcesnormes, leshuilesquine devraientexerceraucuneffetsurl'unitépeuventprobablementnuireà l'unité. Cecipeutse produiredanslessecteursoùl'un ou l'autred'huilesvaporiséessontprésentes, ouoùdeshuilesdecoupedebasseviscositésont permisesd'adhérerà l'unitépendantdelonguespériodes. Silafeuilleavantdeprotectionduvisagede l'unitédevientépluchée, cesconditionspeuventmenerà l'entréed'huiledansl'unitéetdesmesuresdistinctesdeprotectionsont suggérées. En outre, sileshuilesnon-approuvéessontprésentes, ellepeutcauserladéformationoulacorrosionde lacouvertureen plastiquedupanneau avant. Par conséquent, avantd'installerl'unité, soyezsûrde confirmerletypedeconditionsquiserontprésentesdansl'environnement de fonctionnementde l'unité. Silagarnitured'installationest utiliséependantunelonguepériode, ousil'unitéetsagarnituresont enlevéesdupanneau, leniveauoriginalde laprotectionne peut pasêtre garanti. Pourmaintenirleniveauoriginaldeprotection, soyezsûrde remplacerlagarnitured'installationrégulièrement.

4pourlatolérancedimensionnelle, tout+1/-0millimètres[+0.04/-0po.]etRdansl'anglesontau-dessousdeR3[R0.12dedans.]. Même sil'épaisseurdeparoid'installationestdanslamargerecommandéepourle« panneaua coupédesdimensions », selonlematérieldumur, taille, etl'emplacementd'installationde l'unitédegénéralisteetd'autresdispositifs, lemurd'installationpourraitse déformer. Pourempêcherse déformer, lasurfaced'installationpeutdevoirêtre renforcée.

Dimensions

Dimensions externes

Dimensions de découpe des panneaux

Dimensions externes avec le câble
