hmi de proface
>
|
|
| Lieu d'origine | China/JAPAN |
| Nom de marque | Proface |
| Numéro de modèle | PFXSP5700TPD |

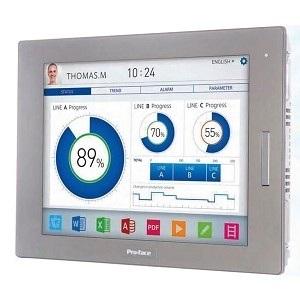

PFXSP5700TPD GP4000 Series (Standard) Proface HMI PLC avec emballage neuf et original
| Type d'affichage |
LCD couleur TFT
|
|---|---|
| Taille d'affichage |
15"
|
| Résolution |
1 024 x 768 pixels (XGA)
|
| Zone d'affichage efficace |
L304,1 x H228,1 mm
(L11,97 x H8,98 po.) |
| Couleurs d'affichage |
16 millions de couleurs
Pour plus de détails sur les couleurs d'affichage, reportez-vous au manuel de votre logiciel d'édition d'écran. |
| Rétroéclairage |
DEL blanche
(Non remplaçable par l'utilisateur. Si un remplacement est nécessaire, contactez votre distributeur local.) |
| Réglage de la luminosité |
0...100 (Ajusté avec écran tactile ou logiciel)
|
| Durée de vie du rétroéclairage |
50 000 heures ou plus (fonctionnement continu à 25 °C [77 °F]
avant que la luminosité du rétroéclairage ne tombe à 50 % |
| Mémoire d'applications |
Taille de l'écran : 64 Mo *Carte SD
|
| Type d'écran tactile |
Film résistif (analogique, multi-touch)
|
| Résolution de l'écran tactile |
1 024 × 1 024
|
| Durée de vie de l'écran tactile |
1 million de fois ou plus
|
| USB (TYPE-A) |
USB 2.0 avant (Type A) x 1
|
| USB (mini-B) |
USB 2.0 (mini-B) x 1*2
|
| Normes de sécurité internationales |
|
|---|---|
| Tension d'entrée nominale |
12...24 Vcc
|
| Limites de tension d'entrée |
10,8...28,8 Vcc
|
| Chute de tension admissible |
12 Vcc : 1,25 ms ou moins
24 Vcc : 5 ms ou moins |
| Consommation d'énergie |
57 W ou moins (module d'affichage avec module de boîtier)*1
22 W ou moins (module d'affichage uniquement) |
| Courant d'appel |
30 A ou moins
|
| Endurance de tension |
1 000 Vca, 20 mA pendant 1 minute (entre la charge et les bornes FG)
|
| La resistance d'isolement |
500 Vcc, 10 MΩ ou plus (entre les bornes de charge et FG)
|
| Température de l'air ambiant |
0...60 °C (32...140 °F)
|
| Température de stockage |
-20...60 °C (-4...140 °F)
|
| Humidité de stockage |
10 % à 90 % HR (sans condensation, température de bulbe humide
39 °C [102,2 °F] ou moins) |
| Poussière |
0,1 mg/m3 (10-7 oz/ft3) ou moins (niveaux non conducteurs)
|
| Degré de pollution |
Pour une utilisation dans un environnement de degré de pollution 2
|
| Atmosphère |
800...1 114 hPa (2 000 m [6 561 pi] ou moins)
|
| Résistance aux vibrations |
Conforme à la norme CEI/EN 61131-2
5...9 Hz Amplitude simple 3,5 mm (0,14 in.) 9...150 Hz Accélération fixe : 9,8 m/s2 Directions X, Y, Z pour 10 cycles (environ 100 min.) |
| Immunité au bruit |
Tension de bruit : 1 000 Vp-p
Durée d'impulsion : 1 μs Temps de montée : 1 ns (via simulateur de bruit) |
| Immunité aux décharges électrostatiques |
Méthode de décharge de contact : 6 kV (CEI/EN 61000-4-2 Niveau 3)
|
| Structure |
Lors de l'utilisation d'un capot USB avant installé en usine : IP65F,IP67F.
Lors de l'utilisation d'un cache USB avant en option : IP66F, IP67F, Type 4X (usage intérieur uniquement)/13 * La face avant de ce produit lorsqu'il est correctement installé dans un boîtier et n'utilise pas le port USB du panneau avant. REMARQUE : L'option est un cache USB avant avec vis fabriqué par Pro-face (Numéro de modèle PFXZCDCVUS1).*3 |
| Poids env. |
4,5 kg (9,9 lb) ou moins
|
| Dimensions extérieures |
L397 x H296 x P67 mm (L15,6 x H11,7 x P2,64 po.)
|
| Dimensions de coupe du panneau |
L383,5 x H282,5 mm (L15,1 x H11,12 pouces)*2
Zone d'épaisseur du panneau : 1,6 à 5 mm (0,06 à 0,2 po.)*4 |
