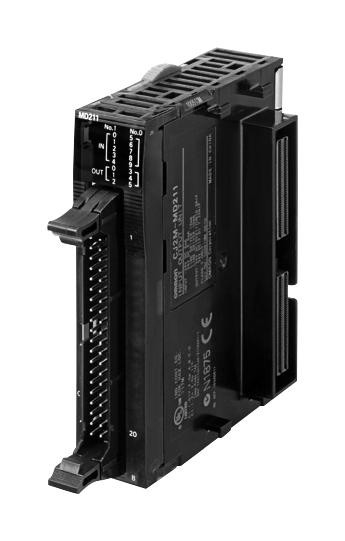

Spécification:
Taper |
Module d'entrée/sortie d'impulsion (E/S) |
Type de montage |
Se monte à gauche du processeur CJ2M |
Dépendances |
CJ2M-CPU11, CJ2M-CPU12, CJ2M-CPU13, CJ2M-CPU14, CJ2M-CPU15, CJ2M-CPU31, CJ2M-CPU32, CJ2M-CPU33, CJ2M-CPU34, CJ2M-CPU35 |
Accessoires |
Connectez l'unité de sortie d'impulsions CJ2M-MD211/212 à un servodriver SmartStep2 avec le câble de relais servo XW2Z-100J-A33, l'unité de relais servo à deux axes XW2B-40J6-9A et le câble de connexion XW2Z-100J-B34 SmartStep2.}XW2B-20J6-8A, XW2B-40J6-9A, XW2Z-100J-A33, XW2Z-100J-B31, XW2Z-200J-B31, XW2Z-100J-B32, XW2Z-100J-B32, XW2Z-100K, XW2Z-150K, XW2Z-200K, XW2Z-300K, XW2Z-500K, CP1W-CIF01, CP1W-CIF11, CP1W-CIF12 {Connectez l'unité de sortie d'impulsions CJ2M-MD211/212 à un servomoteur G5 avec le câble de relais servo XW2Z-100J-A33, XW2B- Unité de relais servo à deux axes 40J6-9A et câble de connexion série XW2Z-100J-B31 G5. |
Fonction spéciale |
Deux entrées codeur et deux sorties impulsions Négatif-Positif-Négatif (NPN) |
Manuel |
W486 |
Type de connecteur |
1 x MIL |
Type d'entrée d'encodeur |
Conducteur de ligne |
Tension d'entrée du codeur CC |
24V |
Entrées numériques |
dix |
Type d'entrée numérique |
Négatif-Positif-Négatif (NPN) |
Sorties numériques |
6 |
Type de sortie numérique |
Négatif-Positif-Négatif (NPN) |
Nombre d'axes |
2 |
Position [Max] |
±2 147 483 647 |
Compteur à grande vitesse |
Oui |
Guide de configuration |
Connectez l'unité de sortie d'impulsions CJ2M-MD211/212 à un servodriver G5 avec le câble de servo-relais XW2Z-100J-A33, l'unité de servo-relais à deux axes XW2B-40J6-9A et le câble de connexion série XW2Z-100J-B31 G5.Connectez CJ2M-MD21x à un servodriver SmartStep2 avec un câble de servo-relais XW2Z-100J-A33, une unité de servo-relais à deux axes XW2B-40J6-9A et un câble de connexion XW2Z-100J-B32 SmartStep2.Connectez le CJ2M-MD21x à deux servodrivers SmartStep série A hérités avec le câble de relais servo XW2Z-100J-A26, l'unité de relais servo à deux axes XW2B-40J6-9A et le câble de connexion SmartStep série A XW2Z-100J-B5. |
Entrées d'encodeur |
dix |
Tension d'entrée CC |
5 à 24 V |
Fréquence d'entrée [Max] |
100 Ko/s |
Fréquence de sortie [Max] |
100 Ko/s |
Consommation de courant à 5 VDC |
0,08 A |
Tension de sortie CC |
5 à 24 V |
Largeur du module |
31 millimètres |
