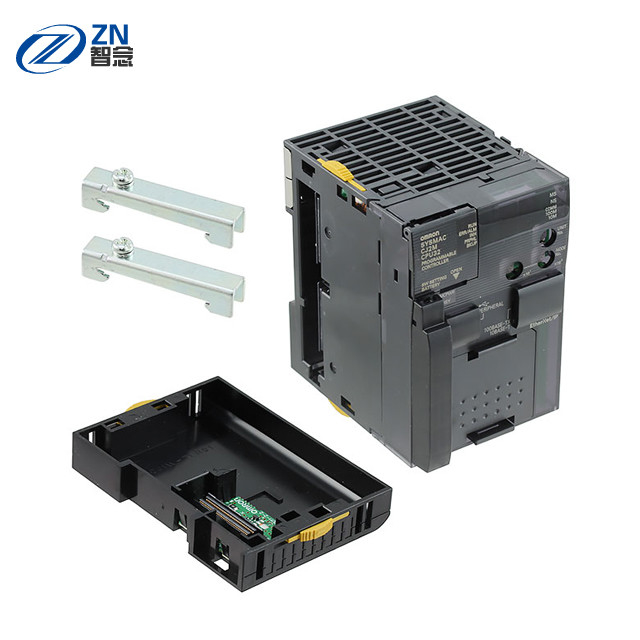

PLC CJ2M d'Omron
>
|
| Lieu d'origine | China/JAPAN |
| Nom de marque | Omron |
| Numéro de modèle | CJ2M-CPU32 |
Demandez votre représentant d'OMRON les normes applicables les plus récentes pour chaque modèle.
| Produit nom |
Caractéristiques | Actuel consump- tion (a) |
Modèle | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Capacité d'entrée-sortie Montable Unités (Expansion Supports) |
Pro gramme Ca pacity |
Données mémoire capacité |
LD instruc- tion exécution temps |
Ethernet IP fonction |
Option conseil fente |
5 V | 24 V | ||
| CJ2M (Élément Ethernet UNITÉ CENTRALE DE TRAITEMENT D'IP) Unités |
2 560 points 40 unités (Expansion 3 Maximum de supports) |
60K étapes |
mots 160K (DM : 32K mots, Fin de support : 32K × de mots 4 banques) |
0,04 μs | OUI | OUI | 0,7 * |
- | CJ2M-CPU35 |
| 30K étapes |
CJ2M-CPU34 | ||||||||
| 20K étapes |
mots 64K (DM : 32K mots, Fin de support : 32K × de mots 1 banque) |
CJ2M-CPU33 | |||||||
| 10K étapes |
CJ2M-CPU32 | ||||||||
| 5K étapes |
CJ2M-CPU31 | ||||||||
| Produit nom |
Caractéristiques | Actuel consump- tion (a) |
Modèle | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Capacité d'entrée-sortie Montable Unités (Expansion Supports) |
Pro gramme Ca pacity |
Données mémoire capacité |
LD instruc- tion exécution temps |
EtherNet/IP fonction |
Option conseil fente |
5 V | 24 V | ||
| CJ2M Unité centrale de traitement Unités |
2 560 points 40 unités (Expansion 3 Maximum de supports) |
60K étapes |
mots 160K (DM : 32K mots, Fin de support : 32K × de mots 4 banques) |
0,04 μs | - | - | 0,5 * |
- | CJ2M-CPU15 |
| 30K étapes |
CJ2M-CPU14 | ||||||||
| 20K étapes |
mots 64K (DM : 32K mots, Fin de support : 32K × de mots 1 banque) |
CJ2M-CPU13 | |||||||
| 10K étapes |
CJ2M-CPU12 | ||||||||
| 5K étapes |
CJ2M-CPU11 | ||||||||
Le port de communications périodiques peut être équipé en installant le tableau d'option de communications périodiques à la fente de conseil d'option devant l'unité d'unité centrale de traitement.
| Nom de produit | Caractéristiques | Publication périodique communications mode |
Actuel consump- tion (a) |
Modèle | |
|---|---|---|---|---|---|
| 5 V | 24 V | ||||
| RS-232C Conseil d'option |
Un port de RS-232C Connecteur : D-sous, goupille 9, femelle Distance de transmission maximum : 15m |
Lien de centre serveur, 1 : Lien de N NT, NO--protocole, Esclave périodique de lien de PLC, Maître périodique de lien de PLC, Le passage périodique a converti à CompoWay/F, et Autobus d'outil * |
0,005 | --- | CP1W-CIF01 |
| RS-422A/485 Conseil d'option |
Un port RS-422A/485 TB : utilisant des olives Distance de transmission maximum : 50m |
0,03 | --- | CP1W-CIF11 | |
| RS-422A/485 de type isolé Conseil d'option |
Un port RS-422A/485 (d'isolement) TB : utilisant des olives Distance de transmission maximum : 500m |
0,075 | --- | CP1W-CIF12-V1 | |
Des modules facultatifs d'entrée-sortie d'impulsion peuvent être montés pour permettre l'entrée-sortie d'impulsion. Jusqu'à deux modules d'entrée-sortie d'impulsion peuvent être montés au côté gauche d'une unité d'unité centrale de traitement de CJ2M.
| Produit nom |
Caractéristiques | Actuel consommation (a) |
Modèle | |
|---|---|---|---|---|
| 5 V | 24 V | |||
| Entrée-sortie d'impulsion Modules |
Sorties de descente, connecteur de mil 10 entrées (quatre interruptions y compris/entrées et deux de quickresponse contre- entrées ultra-rapides) 6 sorties (deux sorties d'impulsion y compris et deux sorties de PWM) |
0,08 | --- | CJ2M-MD211 |
| Sorties d'approvisionnement, CE de connecteur de mil 10 entrées (quatre interruptions y compris/entrées et deux de quickresponse contre- entrées ultra-rapides) 6 sorties (deux sorties d'impulsion y compris et deux sorties de PWM) |
0,08 | --- | CJ2M-MD212 | |
| Nom de produit | Caractéristiques | Modèle | ||
|---|---|---|---|---|
| Applicable Connecteur |
MIL Flat Cable Connectors (connecteurs Pression-adaptés) | XG4M-4030-T | ||
| Connecteur-terminal Conversion de bloc Unités |
Vis de Phillips (terminaux de vis M3, 40 terminaux) |
XW2R-J40G-T | ||
| Vis encochée (terminaux de type européens et 40 de M3) |
XW2R-E40G-T | |||
| Ressort d'aplanissement (maintenez 40 terminaux) |
XW2R-P40G-T | |||
| Câblez pour Connecteur-terminal Conversion de bloc Unité |
|
Longueur de câble : 0,25 m | XW2Z-C25K | |
| Longueur de câble : 0,5 m | XW2Z-C50K | |||
| Longueur de câble : 1 m | XW2Z-100K | |||
| Longueur de câble : 1,5 m | XW2Z-150K | |||
| Longueur de câble : 2 m | XW2Z-200K | |||
| Longueur de câble : 3 m | XW2Z-300K | |||
| Longueur de câble : 5 m | XW2Z-500K | |||
| Unités servo de relais | Unité servo de relais pour 1 axe |
XW2B-20J6-8A | ||
| Unité servo de relais pour 2 haches |
XW2B-40J6-9A | |||
| Câbles pour le servo Unités de relais |
Série de G5/G | Câble pour des modules d'entrée-sortie d'impulsion |
Longueur de câble : 0,5 m | XW2Z-050J-A33 |
| Longueur de câble : 1 m | XW2Z-100J-A33 | |||
| Conducteur servo Connecting Cables |
Longueur de câble : 1 m | XW2Z-100J-B31 | ||
| Longueur de câble : 2 m | XW2Z-200J-B31 | |||
| SMARTSTEP2 | Câble pour des modules d'entrée-sortie d'impulsion |
Longueur de câble : 0,5 m | XW2Z-050J-A33 | |
| Longueur de câble : 1 m | XW2Z-100J-A33 | |||
| Conducteur servo Connecting Cables |
Longueur de câble : 1 m | XW2Z-100J-B32 | ||
| Longueur de câble : 2 m | XW2Z-200J-B32 | |||
| SMARTSTEP Junior |
Câble pour des modules d'entrée-sortie d'impulsion |
Longueur de câble : 1 m | XW2Z-100J-A26 | |
| Conducteur servo Connecting Cables |
Longueur de câble : 1 m | XW2Z-100J-B17 | ||
| Longueur de câble : 2 m | XW2Z-200J-B17 | |||
| SMARTSTEP Une série |
Câble pour des modules d'entrée-sortie d'impulsion |
Longueur de câble : 1 m | XW2Z-100J-A26 | |
| Conducteur servo Connecting Cables |
Longueur de câble : 1 m | XW2Z-100J-B5 *1 | ||
| Longueur de câble : 2 m | XW2Z-200J-B5 *1 | |||
*1. date finale d'enregistrement des commandes : Fin avril 2020
Les accessoires suivants viennent avec l'unité d'unité centrale de traitement :
| Article | Spécifications |
|---|---|
| Batterie | CJ1W-BAT01 |
| Couvercle d'embout | CJ1W-TER01 (nécessaire pour être monté à l'extrémité droite du support d'unité centrale de traitement) |
| Plaque d'extrémité | PFP-M (2 PCs) |
