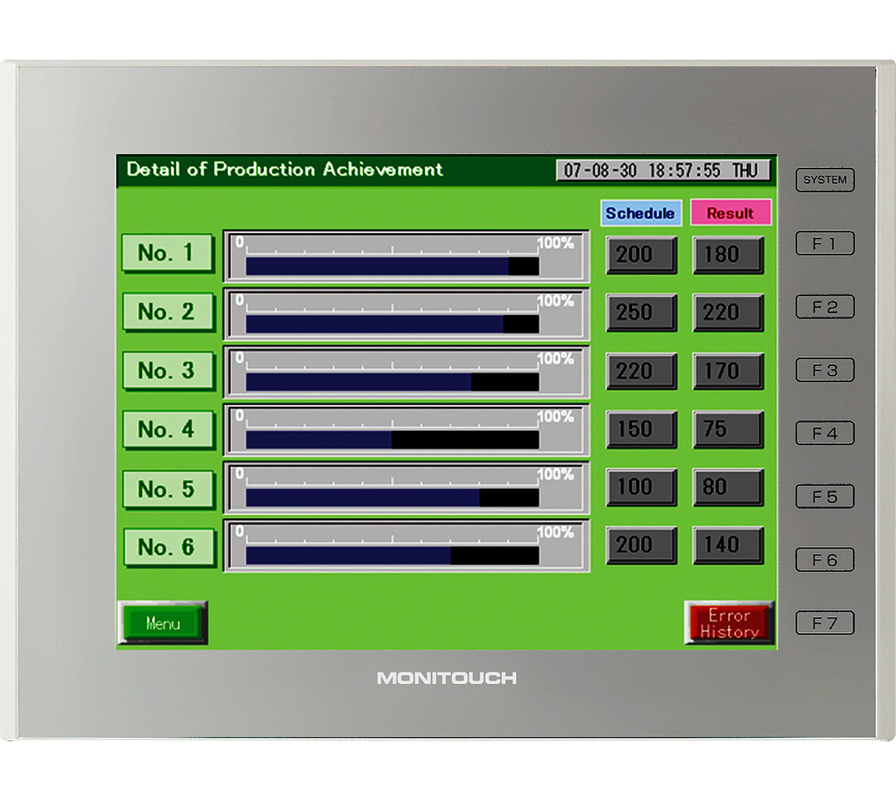

L'électronique de V9100iCD Hakko (par Fuji électrique) | Série de Monitouch V9

Fabricant : L'électronique de Hakko (par Fuji électrique)

Produit aucun : V9080iCD

Type de produit : Série de Monitouch V9

Alimentation d'énergie : -

Tension évaluée : DC24V

Gamme permise de tension : ±10%

Panne de courant momentanée permise : dans 1ms

Demande (estimation maximum) : 17W ou moins

Résistance d'isolation : -

DC500V 10MO ou plus

Environnement physique : -

Température ambiante : 0~50 ? *1

Humidité ambiante : 85%RH ou moins (sans condensation de rosée) *1

Altitude d'opération : 2 000 mètres ou inférieurs

L'atmosphère : Ne pas être exposé au gaz corrosif, ou à la poussière conductrice

Température de stockage : -10~60 ? *1

Température de stockage : 85%RH ou moins (sans condensation de rosée) *1

Catégorie de surtension : Catégorie II

Niveau de contamination : Niveau 2

Conditions de fonctionnement mécaniques : -

Résistance à l'oscillation : Se conforme à la fréquence de vibration de JIS B 3502 (IEC61131-2) : 5~9Hz, palpitant avec : 3.5mm, 9~150Hz, accélération : 9.8m/s2 (1G), X, Y, Z : 3 directions (10 fois chacune)

Résistance à choquer : Se conforme à l'accélération maximale de JIS B 3502 (IEC61131-2) : 147m/s2 (15G), X, Y, Z : 3 directions, trois fois chacune (18 fois au total)

Conditions de fonctionnement électriques : -

Résistance à ébruiter : Tension de bruit : 1,500Vp-p, durée d'impulsion : 1µs, temps de montée d'impulsion : 1ns

Résistance à la décharge statique : Se conforme à IEC61000-4-2, contact : 6kV, air : 8kV

États d'installation : -

Fondre : Fondre la résistance : Moins que 100O, séparation de FG/SG

Structure : Panneau avant : Se conforme à IP66, le type 4X/13 (quand la garniture imperméable est installée) *2

Couverture arrière : Se conforme à IP20

Forme : Unité simple, méthode d'installation : Support de panneau

Système de refroidissement : Refroidissement à l'air naturel

Dimensions W*H*D (millimètre) : 235.0×180.0×48.9

Dimensions W*H*D (millimètre) : 220.5×165.5 (+0.5/-0)

Couleur de cas : Gris-clair

Matériel : PC

Mémoire d'écran (DE) : 64MB

Mémoire de secours (SRAM) : 800KB

Affichage :

Dispositif d'affichage : Affichage à cristaux liquides de couleur de TFT

Résolution : 640×480

Taille d'affichage : 8,4 ?

Couleurs : 16,7 million*3

Contre-jour : LED

La vie de contre-jour : 70 000 heures

Commutateur de contact :

Type : Film analogue de résistance

Commutateur de fonction :

Quantité : 8

Interface externe : -

D-sous goupille 9 (CN1) : RS-232C/RS-422/485, type asynchrone, longueur de données : 7,8 bits, parité : même, impair, aucun, le bit d'arre4t : 1, 2 bits, vitesse baud : 4800, 9600, 19200, 38400, 57600, 76800, 115200,187500*4bps

Goupille 8 modulaire (MJ1/MJ2) : RS-232C/RS-422/485 (système à deux fils), type asynchrone, longueur de données : 7,8 bits, parité : même, impair, aucun, le bit d'arre4t : 1, 2 bits, vitesse baud : 4800, 9600, 19200, 38400, 57600, 76800, 115200 bps

Carte d'écart-type : Un logement pour carte fourni comme norme

Ethernet : 1ch, vitesse baud : 100Mbps, 10Mbps

Poids de expédition : 7 kilogrammes
