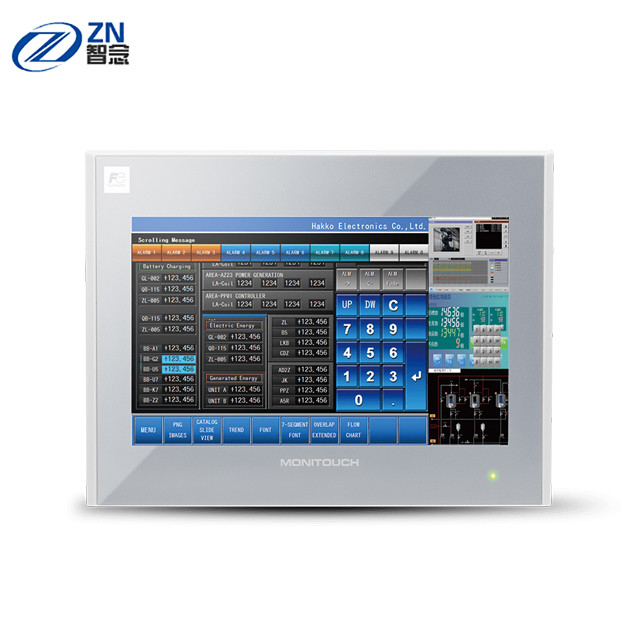

Fuji HMI électrique
>
|
| Lieu d'origine | China/JAPAN |
| Nom de marque | Fuji |
| Numéro de modèle | V9080ICD |
| V9080iC | ||
|---|---|---|
| Énergie électrique | Voltage nominal | DC24V |
| Plage de tension admissible | ± 10% | |
| Échec de courant temporaire admissible | dans les 1 ms | |
| Demandes (évaluation maximale) | d'une puissance de 17 W ou moins | |
| Résistance à l'isolation | DC500V 10MΩ ou plus | |
| Environnement physique | Température ambiante | 0 ̊50°C*1 |
| Humidité ambiante | RH inférieure ou égale à 85% (sans condensation de rosée)*1 | |
| Altitude d'exploitation | 2, 000 mètres ou moins | |
| Atmosphère | Ne doit pas être exposé à des gaz corrosifs ou à des poussières conductrices | |
| Température de stockage | -10 ̊60°C*1 | |
| Température de stockage | RH inférieure ou égale à 85% (sans condensation de rosée)*1 | |
| Catégorie de surtension | Catégorie II | |
| Niveau de pollution | Niveau de pollution 2 | |
| Conditions de fonctionnement mécanique | Résistance aux oscillations | Conforme à la norme JIS B 3502 (IEC61131-2) Fréquence de vibration: 5 à 9 Hz, pulsant avec:3.5 mm, 9-150 Hz, Accélération: 9,8 m/s2 ((1G), X, Y, Z: 3 directions (10 fois chacune) |
| Résistance aux chocs | Conforme à la norme JIS B 3502 (IEC61131-2) Accélération maximale: 147m/s2 ((15G), X,Y,Z: 3 directions, trois fois chacune (18 fois au total) |
|
| Conditions de fonctionnement électrique | Résistance au bruit | Voltage sonore: 1500 Vp-p, largeur d'impulsion: 1μs, temps de montée d'impulsion: 1ns |
| Résistance à la décharge statique | Conforme à la norme IEC61000-4-2, contact: 6 kV, air: 8 kV | |
| Conditions d'installation | Réservation | Résistance à la mise à la terre: inférieure à 100Ω, séparation FG/SG |
| La structure | Panneau avant:conforme à la norme IP66, type 4X/13*2(lorsqu'un joint étanche est installé) Couverture arrière:conforme à la norme IP20 Forme: Unité unique, Méthode d'installation: Montage de panneaux |
|
| Système de refroidissement | Refroidissement par air naturel | |
| Les dimensions sont en mm. | 235.0x180.0x48. Je vous en prie.9 | |
| Les dimensions sont en mm. | 220.5×165.5 ((+0.5/-0) | |
| Couleur du boîtier | Grise clair (casse avant noire pour le modèle noir) |
|
| Matériel | Résine PC | |
| Mémoire de l'écran (FROM) | 64 Mo | |
|---|---|---|
| Mémoire de sauvegarde (SRAM) | 800KB | |
| Affichage | Appareil d'affichage | Disque LCD couleur TFT |
| Résolution | 640 × 480 | |
| Taille de l'écran | 8.4 pouces | |
| Les couleurs | 16.7 millions*3 | |
| Rétrécissement | LED | |
| Durée de vie du rétroéclairage | 70, 000 heures | |
| Commutateur tactile | Le type | Film de résistance analogique |
| Commutateur de fonction | Quantité | 8 |
| Interface extérieure | D-Sub 9 broches (CN1) | Le système de détection de la pollution atmosphérique est un système de détection de la pollution atmosphérique. Type asynchrone, longueur de données: 7,8 bits, Parité: pair, impair, aucun, Le débit d'arrêt: 1, 2 bits, le débit de Baud: 4800, 9600, 19200, 38400, 57600, 76800, 115200, 187500*4bps |
| Modulaire à 8 broches (MJ1/ MJ2) |
RS-232C/ RS-485 ((système à 2 fils), de type asynchrone, Longueur de données: 7,8 bits, Parité: pair, impair, aucun, Stop bit: 1, 2 bits, Taux de baud: 4800, 9600, 19200, 38400, 57600, 76800, 115200 points de référence |
|
| Carte SD | Un emplacement pour cartes fourni en standard | |
| Éthernet | 1ch, Taux de débit: 100 Mbps, 10 Mbps |
|
| réseau local sans fil | - | |
| USB | Type A, type mini-B (ver.2.0) | |
| Sortie sonore | - | |
| Montres à vue | Période de sauvegarde | 5 ans (température ambiante 25°C) |
| Précision du calendrier | L'intervalle ± 90 s par mois (température ambiante de 25°C, lorsque l'alimentation n'est pas fournie) | |
| La norme | Marquage CE | Pour l'utilisation de l'équipement, voir EN 61000-6-2. |
| Les États membres doivent:* 5 | Pour les produits à base d'alcool ou d'alcool | |
| Le KC*6 | Conformité | |
| Loi sur la radio | - | |
| Norme de classification | - |
(Unité: mm)
| Vue latérale | Vue avant | Vue arrière |
|---|---|---|
|
|
|
| Vue du bas | Coupe de panneau |
|---|---|
|
|
AffichageCommutateur de fonctionLampe électriqueConnecteur de l'unité de communication (EXT1)Crochet de prévention des chutesConnecteur d'unité facultatif (EXT2)LED d'accès à la carte SDPorteur de batterieCommutateur DIPTrou de support pour câble USBConnecteur de carte SDConnecteur de sortie sonore (AUDIO)Bloc terminal d'entrée de puissancePour les appareils à moteur à commande numériquePour les appareils à commande numérique:connecteur PLC (CN1)Le port 100BASE-TX/10BASE-T (LAN) est utilisé pour les connexions à distance.Le numéro d'immatriculation du véhicule est le numéro d'immatriculation du véhicule.Le système d'exploitation de l'appareil doit être équipé d'une connexion USB mini-B (U-B).Trou de visContactez-nous à tout moment
