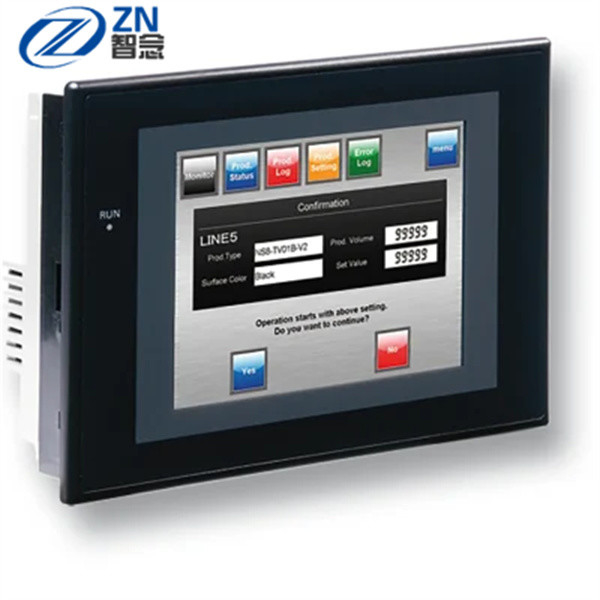

Écran tactile d'Omron HMI
>
|
| Lieu d'origine | China/JAPAN |
| Nom de marque | Omron |
| Numéro de modèle | NS5-TQ 10 B.V. 2 |
|
Série |
NS5-V2 |
||||||||
|---|---|---|---|---|---|---|---|---|---|
|
Modèle |
NS5- |
NS5- |
NS5- |
NS5- |
NS5- |
NS5- |
NS5- |
NS5- |
|
|
Port Ethernet intégré |
Non |
Oui |
Non |
Oui |
Non |
Oui |
Non |
Oui |
|
|
Couleur de cas |
En ivoire |
Noir |
En ivoire |
Noir |
|||||
|
Dispositif d'affichage |
Affichage à cristaux liquides de couleur de TFT |
Haut-luminance TFT *1 de couleur |
|||||||
|
Zone d'exposition efficace |
Taille 88,4 millimètre (5,7 pouces) de × de la largeur 117,2 |
||||||||
|
Couleurs d'affichage |
256 couleurs |
||||||||
|
Nombre de points |
320 verticale horizontale de point du × 240 de point |
||||||||
|
Angle de vue |
Gauche/droit : 80 °, dessus : 80 °, le fond : ° 60 |
||||||||
|
Capacité mémoire d'écran |
60 Moctets |
||||||||
|
Données d'image (images de BMP ou de JPG) |
32 768 couleurs |
||||||||
|
Carte de mémoire |
Soutenu |
||||||||
|
Fonction de moniteur d'échelle |
Non soutenu |
||||||||
|
Appui d'unité d'entrée-vidéo |
Non soutenu |
||||||||
|
Contrôleur Link Interface Unit |
Non soutenu |
||||||||
|
Contre-jour |
Durée de vie *3 |
75 000 heures de minimal. |
|||||||
|
Éclat |
À trois nivaux ou ajustement de niveau de l'éclat 32 de l'écran d'écran tactile. *4 |
||||||||
|
Erreur de contre-jour |
L'erreur est détectée automatiquement, et l'indicateur COURU clignote vert comme avis. |
||||||||
|
Contact |
Méthode |
Type résistif de membrane de Matrix |
|||||||
|
Nombre de commutateurs |
300 (20 verticale horizontale de × 15) 16 points du × 16 pour chaque commutateur |
||||||||
|
Entrée |
Sensible à la pression |
||||||||
|
Durée de vie |
1 000 000 opérations de contact. |
||||||||
|
Affichage |
Labels |
Peut être spécifié dans le CX-concepteur. La police, le style, et la taille peuvent être spécifiés. |
|||||||
|
Chiffres, alarmes, |
Gothique extensible : Rapport optique : 6 à 255 points |
||||||||
|
Langues soutenues |
Gothique, rugueux extensible, standard, et très bien peuvent être employés pour 42 langues. |
||||||||
|
Texte |
Couleur |
256 couleurs |
|||||||
|
Style de police (seulement |
Audacieux ou italique |
||||||||
|
Alignement vertical |
Dessus, centre, ou fond |
||||||||
|
Alignement horizontal |
Gauche-justifié, centré, ou droit-justifié |
||||||||
|
Clignotement |
Soutien d'objets |
Objets fonctionnels : Choisissez parmi jusqu'à 10 types d'arrangements enregistrés de clignotement. |
|||||||
|
Unités et arrangements numéraux d'échelle |
maximum 1,000. |
||||||||
|
Arrangements d'alarme/événement |
maximum 5 000. |
||||||||
|
Interface d'expansion |
Pour des unités d'interface d'expansion |
||||||||
La luminance de série de *1. NS5-TQ (luminance élevée TFT) est meilleure que celle de la série de NS5-SQ par environ 110 cd/m2.
*2. entrez en contact avec votre représentant d'OMRON plus proche pour remplacer le contre-jour.
*3. C'est le temps prévu avant que l'éclat soit réduit par moitié à la température ambiante et à l'humidité. Il n'est pas
valeur garantie.
La durée de vie se raccourcira nettement si la pinte est employée à de basses températures. Par exemple, utilisant la pinte à
les températures de 0°C ramèneront la durée de vie à approximativement 10 000 heures (valeur de référence).
*4. no. 15Z0 de sort ou plus tard de modèles NS5.
*5. Cette fonction n'indique pas que la durée de vie a été atteinte. Elle détecte quand le contre-jour n'est pas allumé en raison d'a
séparation ou d'autres erreurs.
La détection des erreurs de contre-jour indique que tous les contre-jours (2) sont éteints.
