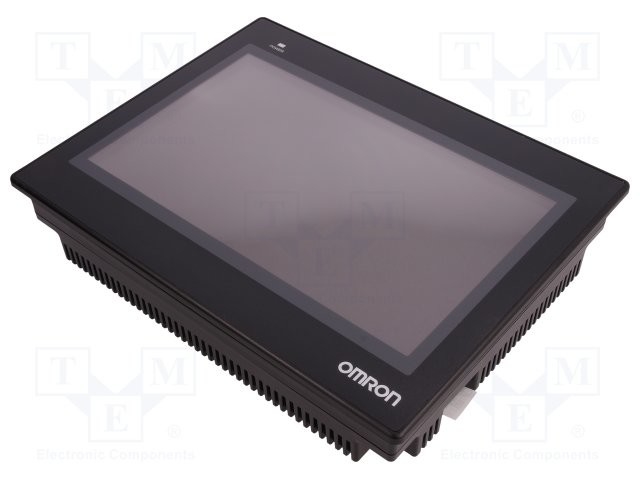

Écran tactile d'Omron HMI
>
|
| Lieu d'origine | China/JAPAN |
| Nom de marque | OMRON |
| Numéro de modèle | NB10W-TW01B |
La combinaison des caractéristiques de haute qualité et riches ajoutent pour donner la valeur exceptionnelle pour un HMI dans la classe touriste. Le logiciel de NOTA:-concepteur pour créer votre application de HMI est gratuit et peut être téléchargé de notre site Web.
HMI
|
Caractéristiques |
NB3Q |
NB5Q |
NB7W |
NB10W |
|||
|---|---|---|---|---|---|---|---|
|
TW00B |
TW01B |
TW00B |
TW01B |
TW00B |
TW01B |
TW01B |
|
|
Type d'affichage |
3,5 pouces TFT LCD |
5,6 pouces TFT LCD |
7 pouces TFT LCD |
10,1 pouces TFT LCD |
|||
|
Résolution d'affichage (H×V) |
320×240 |
320×234 |
800×480 |
800×480 |
|||
|
Nombre de couleurs |
65 536 |
||||||
|
Contre-jour |
LED |
||||||
|
Vie de contre-jour |
50 000 heures de délai de fonctionnement à la température normale (25 ° C) 1
1. C'est le moment prévu où l'intensité lumineuse est diminuée de 50% par LED à la température ambiante et à l'humidité. C'est une valeur typique.
|
||||||
|
Écran tactile |
Membrane résistive analogue, résolution 1024×1024, la vie : 1 million d'opérations de contact |
||||||
|
Dimensions dans le millimètre (H×W×D) |
103.8×129.8×52.8 |
142×184×46 |
148×202×46 |
210.8×268.8×54.0 |
|||
|
Poids |
maximum de 310 g. |
maximum de 315 g. |
maximum de 620 g. |
maximum de 625 g. |
maximum de 710 g. |
maximum de 715 g. |
maximum de 1 545 g. |
| Caractéristiques | NB3Q | NB5Q | NB7W | NB10W | ||||||||||
| TWO0B | TWO1B | TWOOB | TWO1B | TWOOB | TWO1B | TWO1B | ||||||||
| Mémoire interne | Mb 128 (secteur de système y compris) | |||||||||||||
| Interface de mémoire | - | mémoire d'uSB | Mémoire d'USB | mémoire d'uSB | ||||||||||
| Publication périodique (COM1) | RS-232C1422A485 (non d'isolement), Distance de transmission : maximum de 15 m (RS-232C), maximum de 500 m (RS-422A1485), Connecteur : D-sous goupille 9 |
RS-232C, Distance de transmission : maximum de 15 m, Connecteur : D-sous goupille 9 |
||||||||||||
| Publication périodique (COM2) | RS-232C1422AJ485 (non d'isolement), Distance de transmission : maximum de 15m (RS-232C), maximum de 500 m (RS-422A485), Goupille de Connector.D-Sub 9 |
|||||||||||||
| Centre serveur d'USB | Équivalent à USB 2,0 à toute vitesse, type A, 5 V de puissance de sortie, 150 mA | |||||||||||||
| Esclave d'USB | Équivalent à uSB 2,0 à toute vitesse, type B, distance de transmission : 5m | |||||||||||||
| Connexion d'imprimante | Appui de PictBridge | |||||||||||||
| Ethernet | --一 | 10/100 base-T | 10/100 base-T | 10/100 base-T | 10/100 base-T | |||||||||
| Généralités | ||||||||||||||
| Caractéristiques | NB3Q | NB5Q | NB7W | NB10W | ||||||||||
| TWO0B | TWO1B | TWOOB | TWO1B | TWO0B | TWO1B | TWO1B | ||||||||
| Tension secteur | 20,4 à 27.6VDC (24VDC-15 à 15%) | |||||||||||||
| puissance | 5 W | 9w | 6 W | 1ow | 7 W | 11w | 14w | |||||||
| Vie de batterie | 5years (à 25" C)* | |||||||||||||
| Estimation de clôture (partie antérieure) | Pièce d'opération avant : IP65 (preuve de la poussière et preuve d'égouttement seulement de devant du panneau) | |||||||||||||
| Normes obtenues | Directives communautaires, kc, cUL508 | |||||||||||||
| Environnement de fonctionnement | Aucun gaz corrosifs. | |||||||||||||
| Immunité de bruit | Conforme avec IEC61000-4-4,2 kilovolt (cable électrique) | |||||||||||||
| Température de fonctionnement ambiante | 0 à 50°c | |||||||||||||
| Humidité fonctionnante ambiante | Rhésus de 10%to 90% (sans condensation) | |||||||||||||
