NB3Q

3,5 pouces, TFT LCD, couleur, 320 points du × 240

NB3Q-TW00B

3,5 pouces, TFT LCD, couleur, 320 points du × 240, centre serveur d'USB, Ethernet

NB3Q-TW01B

NB5Q

5,6 pouces, TFT LCD, couleur, 320 points du × 234

NB5Q-TW00B

5,6 pouces, TFT LCD, couleur, 320 points du × 234, centre serveur d'USB, Ethernet

NB5Q-TW01B

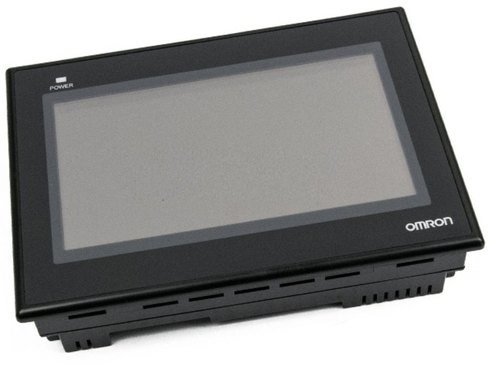

NB7W

7 pouces, TFT LCD, couleur, 800 points du × 480

NB7W-TW00B

7 pouces, TFT LCD, couleur, 800 points du × 480, centre serveur d'USB, Ethernet

NB7W-TW01B

NB10W

10,1 pouces, TFT LCD, couleur, 800 points du × 480, centre serveur d'USB, Ethernet

NB10W-TW01B

Câble NOTA:-à-PLC se reliant

Pour la NOTA: au PLC par l'intermédiaire de RS-232C (CP/CJ/CS), 2m

XW2Z-200T

Pour la NOTA: au PLC par l'intermédiaire de RS-232C (CP/CJ/CS), 5m

XW2Z-500T

Pour la NOTA: au PLC par l'intermédiaire de RS-422A/485, 2m

NB-RSEXT-2M

Logiciel

Systèmes d'exploitation soutenus : Windows 10 (édition à 32 bits et 64-bit) et versions précédentes de Windows.

Téléchargement du site Web d'Omron.

NOTA:-concepteur

Feuilles protectrices d'affichage

Pour le NB3Q contient 5 feuilles

NB3Q-KBA04

Pour le NB5Q contient 5 feuilles

NB5Q-KBA04

Pour le NB7W contient 5 feuilles

NB7W-KBA04

Pour le NB10W contient 5 feuilles

NB10W-KBA04

Attachement

Support pour la série de NT31/NT31C aux séries de NB5Q

NB5Q-ATT01

NB3Q

119,0 × (+0.5/−0) 93,0 (+0.5/−0)

NB5Q

172,4 × (+0.5/−0) 131,0 (+0.5/−0)

NB7W

191,0 × (+0.5/−0) 137,0 (+0.5/−0)

NB10W

258,0 × (+0.5/−0) 200,0 (+0.5/−0)

Type d'affichage

3,5 pouces TFT LCD

5,6 pouces TFT LCD

7 pouces TFT LCD

10,1 pouces TFT LCD

Résolution d'affichage (H×V)

320×240

320×234

800×480

800×480

Nombre de couleurs

65 536

Contre-jour

LED

Vie de contre-jour

50 000 heures de délai de fonctionnement à la température normale (25 ° C)

Écran tactile

Membrane résistive analogue, résolution 1024×1024, la vie : 1 million d'opérations de contact

Dimensions dans le millimètre (H×W×D)

103.8×129.8×52.8

142×184×46

148×202×46

210.8×268.8×54.0

Poids

maximum de 310 g.

maximum de 315 g.

maximum de 620 g.

maximum de 625 g.

maximum de 710 g.

maximum de 715 g.

maximum de 1 545 g.

Mémoire interne

128MB (secteur de système y compris)

Interface de mémoire

−

USB
Mémoire

−

USB
Mémoire

−

USB
Mémoire

USB
Mémoire

Publication périodique (COM1)

RS-232C/422A/485 (non d'isolement),
Distance de transmission :
maximum de 15m (RS-232C),
maximum de 500m (RS-422A/485),
Connecteur : D-sous goupille 9

RS-232C,
Distance de transmission : maximum de 15 m,
Connecteur : D-sous goupille 9

Publication périodique (COM2)

−

RS-232C/422A/485 (non d'isolement),
Distance de transmission : maximum de 15m (RS-232C),

maximum de 500m (RS-422A/485),

Connecteur : D-sous goupille 9

Centre serveur d'USB

Équivalent à USB 2,0 à toute vitesse, type A, 5V de puissance de sortie, 150mA

Esclave d'USB

Équivalent à USB 2,0 à toute vitesse, type B, distance de transmission : 5m

Connexion d'imprimante

Appui de PictBridge

Ethernet

−

10/100 base-T

−

10/100 base-T

−

10/100 base-T

10/100 base-T

Tension secteur

20,4 à 27,6 volts continu (24 volts continu −15 à 15%)

Puissance

5 W

9 W

6 W

10 W

7 W

11 W

14 W

Vie de batterie

5 ans (25 à ° C)

Estimation de clôture (partie antérieure)

Pièce d'opération avant : IP65 (preuve de la poussière et preuve d'égouttement seulement de devant du panneau)

Normes obtenues

Directives communautaires, kc, cUL508

Environnement de fonctionnement

Aucun gaz corrosifs.

Immunité de bruit

Conforme avec IEC61000-4-4, 2KV (cable électrique)

Température de fonctionnement ambiante

0 50 au ° C

Humidité fonctionnante ambiante

Rhésus de 10% à de 90% (sans condensation)

OMRON

Lien de centre serveur de série C d'Omron

Lien de centre serveur de série d'Omron CJ/CS

Série d'Omron CP

Mitsubishi

Mitsubishi Q_QnA (port de lien)

Mitsubishi FX-485ADP/485BD/422BD (multiposte)

Mitsubishi FX0N/1N/2N/3G

Mitsubishi FX1S

Mitsubishi FX2N-10GM/20GM

Mitsubishi FX3U

Série de Mitsubishi Q (port d'unité centrale de traitement)

Mitsubishi Q00J (port d'unité centrale de traitement)

Mitsubishi Q06H

Panasonic

Série de point de gel

Siemens

Siemens S7-200

Siemens S7-300/400 (adaptateur de PC direct)

Allen-Bradley

(Rockwell)

AB DF1

Ab CompactLogix/ControlLogix

Schneider

Schneider Modicon Uni-TelWay

Schneider Twido Modbus RTU

Delta

Delta DVP

ATTERRISSEUR (LS)

Maître-k Cnet de LS

Unité centrale de traitement de maître-k de LS directe

Maître-k Modbus RTU de LS

Unité centrale de traitement de LS XGT directe

LS XGT Cnet

Automation de GE Fanuc

Série SNP de GE Fanuc

GE SNP-X

Modbus

Modbus ASCII

Modbus RTU

Esclave de Modbus RTU

Modbus RTU se prolongent

Modbus TCP
