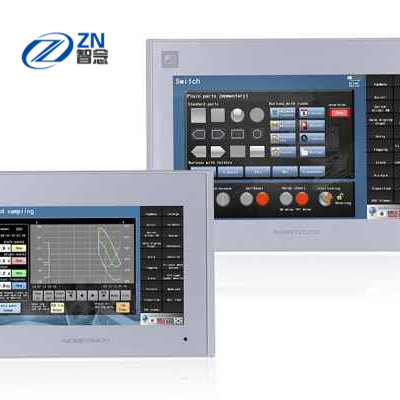

Interfaces de machine humaines de série de V9100iC Monitouch V9
  • Interfaces de machine humaines de série de V9100iC Monitouch V9
  • Interfaces de machine humaines de série de V9100iC Monitouch V9
  • Interfaces de machine humaines de série de V9100iC Monitouch V9
Interfaces de machine humaines de série de V9100iC Monitouch V9

Interfaces de machine humaines de série de V9100iC Monitouch V9

Lieu d'origine China/JAPAN
Nom de marque FUJI
Numéro de modèle V9100IC
Détails du produit
Dispositif d'affichage:
affichage à cristaux liquides de couleur de tft
Résolution:
1024*768
Contre-jour:
LED
La vie de contre-jour:
100 000 heures
Type:
Film analogue de résistance
Tension évaluée:
100-240V C.C À C.A. 24V
Gamme permise de tension:
C.A. : -15%, +10%/C.C : ±10%
Mettre en évidence:

V9100iC Monitouch

,

Interfaces de machine humaines de la série V9

Conditions de paiement et d'expédition
Quantité de commande min
1/pc
Prix
$150-$2000
Détails d'emballage
Emballage de carton
Conditions de paiement
T/T, Western Union
Capacité d'approvisionnement
semaine 10pc/per
Description du produit

Pouce programmable HMI de la série 10,4 de l'affichage V9100iS de V9100iS

Caractéristiques

Interfaces de machine humaines de série de V9100iC Monitouch V9 0

Dimensions et noms de partie

V9100iC
Alimentation d'énergie Tension évaluée 100-240V C.C À C.A. 24V
Gamme permise de tension C.A. : -15%, +10%/C.C : ±10%
Panne de courant momentanée permise C.A. dans 20ms, C.C dans 1ms
Demande (estimation maximum) C.A. : 50VA ou moins de C.C : 17W ou moins
Résistance d'isolation DC500V 10MΩ ou plus
Environnement physique Température ambiante 0~50℃*1
Humidité ambiante 85%RH ou moins (sans condensation de rosée) *1
Altitude d'opération 2 000 mètres ou inférieurs
L'atmosphère Ne pas être exposé au gaz corrosif, ou à la poussière conductrice
Température de stockage -10~60℃*1
Humidité de stockage 85%RH ou moins (sans condensation de rosée) *1
Catégorie de surtension Catégorie II
Degré de pollution Degré de pollution 2
Conditions de fonctionnement mécaniques Résistance à l'oscillation Se conforme à la fréquence de vibration de JIS B 3502 (IEC61131-2) : 5-9Hz, palpitant avec : 3.5mm,
9-150Hz, accélération : 9.8m/s2 (1G), X, Y, Z : 3 directions (10 fois chacune)
Résistance à choquer Se conforme à l'accélération maximale de JIS B 3502 (IEC61131-2) : 147m/s2 (15G), X, Y, Z :
3 directions, trois fois chacune (18 fois au total)
Conditions de fonctionnement électriques Résistance à ébruiter Tension de bruit : 1,500Vp-p, durée d'impulsion : 1μs, temps de montée d'impulsion : 1ns
Résistance à la décharge statique Se conforme à IEC61000-4-2, contact : 6kV, air : 8kV
États d'installation Fondre Fondre la résistance : Moins que 100Ω, séparation de FG/SG
Structure Panneau avant : Se conforme à IP66, le type 4X/13 *2 (quand la garniture imperméable est installée)
Couverture arrière : Se conforme à IP20
Forme : Unité simple, méthode d'installation : Support de panneau
Système de refroidissement Refroidissement à l'air naturel
Dimensions W*H*D (millimètres) 303.8×231.0×54.0
Découpe des panneaux (millimètres) 289.0×216.2 (+0.5/-0)
Couleur de cas Gris-clair
(logement avant noir pour le modèle noir)
Matériel Résine de PC
  • *1 : Employez à une température de thermomètre humide de 39°C ou moins parce que les températures plus élevées peuvent causer l'échec.

Spécifications de performances

Mémoire d'écran (DE) 64MB
Mémoire de secours (SRAM) 800KB
Affichage Dispositif d'affichage Affichage à cristaux liquides de couleur de TFT
Résolution 640×480
Taille d'affichage 10,4 ″
Couleurs 16,7 millions de *3
Contre-jour LED
La vie de contre-jour 70 000 heures
Commutateur de contact Type Film analogue de résistance
Commutateur de fonction Quantité 8
Interface externe D-sous goupille 9 (CN1) RS-232C/RS-485 (à 2 fils) de système/RS-422 (système 4-wire),
Type asynchrone, longueur de données : 7,8 bits, parité : même, impair, aucun,
Bit d'arre4t : 1, 2 bits, vitesse baud : 4800, 9600, 19200, 38400, 57600, 76800, 115200, 187500*4bps
Goupille 8 modulaire
(MJ1/MJ2)		 RS-232C/RS-485 (système à 2 fils), type asynchrone,
Longueur de données : 7,8 bits, parité : même, impair, aucun, le bit d'arre4t : 1, 2 bits,
Vitesse baud : 4800, 9600, 19200, 38400, 57600, 76800, 115200 bps
Carte d'écart-type Un logement pour carte fourni comme norme
Ethernet 1ch,
Vitesse baud : 100Mbps, 10Mbps
LAN sans fil -
USB Type A, type mini-b (Ver.2.0)
Sortie saine -
Horloge Période de secours 5 ans (température ambiante 25°C)
Exactitude de calendrier Sec de Gap ±90. par mois (température ambiante 25°C, quand la puissance n'est pas assurée)
Norme Inscription *5 de la CE EN61000-6-2, EN61000-6-4
CUL *5 de ・ d'UL UL61010-1, UL61010-2-201*6
Kc *7 Conforme
Loi par radio -
Norme de classification -
  • *2 : Produits de C.C seulement. Matériel de Ver. b ou plus tard.
  • *3 : Pour montrer des images, des pièces 3D, la vidéo, et l'entrée de RVB (à l'exclusion du mode ultra-rapide) seulement. D'autres pièces sont montrées dans 65 536 couleurs.
  • *4 : Seulement pour Siemens MPI (incompatible avec DUR-00).
  • *5 : Produits de C.C seulement.
  • *6 : Seulement pour le matériel Ver. f ou plus tard. Norme applicable pour le matériel Ver. a à e est l'UL 508.
  • *7 : Le modèle noir pas a certifié

Dimensions et noms de partie

(Unité : millimètre)

Vue de côté Vue de face Vue arrière
Vue de côté Interfaces de machine humaines de série de V9100iC Monitouch V9 2 Vue arrière
Vue inférieure Découpe des panneaux
Vue inférieure Découpe des panneaux
Noms de partie
  1. Interfaces de machine humaines de série de V9100iC Monitouch V9 6Affichage
  2. Interfaces de machine humaines de série de V9100iC Monitouch V9 7Commutateur de fonction
  3. Interfaces de machine humaines de série de V9100iC Monitouch V9 8Lampe de puissance
  4. Interfaces de machine humaines de série de V9100iC Monitouch V9 9Connecteur d'unité de communication (EXT1)
  5. Interfaces de machine humaines de série de V9100iC Monitouch V9 10Crochet de prévention de chute
  6. Interfaces de machine humaines de série de V9100iC Monitouch V9 11Connecteur facultatif d'unité (EXT2)
  7. Interfaces de machine humaines de série de V9100iC Monitouch V9 12Accès LED de carte d'écart-type
  8. Interfaces de machine humaines de série de V9100iC Monitouch V9 13Support de batterie
  9. Interfaces de machine humaines de série de V9100iC Monitouch V9 14Interrupteur à positions multiples
  10. Interfaces de machine humaines de série de V9100iC Monitouch V9 15Trou de participation de câble d'USB
  11. Interfaces de machine humaines de série de V9100iC Monitouch V9 16Connecteur de carte d'écart-type
  1. Interfaces de machine humaines de série de V9100iC Monitouch V9 17Connecteur de débit sain (AUDIO)
  2. Interfaces de machine humaines de série de V9100iC Monitouch V9 18TB de puissance fournie
  3. Interfaces de machine humaines de série de V9100iC Monitouch V9 19Cric modulaire 1 (MJ1)
  4. Interfaces de machine humaines de série de V9100iC Monitouch V9 20Cric modulaire 2 (MJ2)
  5. Interfaces de machine humaines de série de V9100iC Monitouch V9 21Connecteur de PLC (CN1)
  6. Interfaces de machine humaines de série de V9100iC Monitouch V9 22Port 100BASE-TX/10BASE-T (LAN)
  7. Interfaces de machine humaines de série de V9100iC Monitouch V9 23USB-A (UA)
  8. Interfaces de machine humaines de série de V9100iC Monitouch V9 24USB mini-b (U-B)
  9. Interfaces de machine humaines de série de V9100iC Monitouch V9 25Trou de vis
