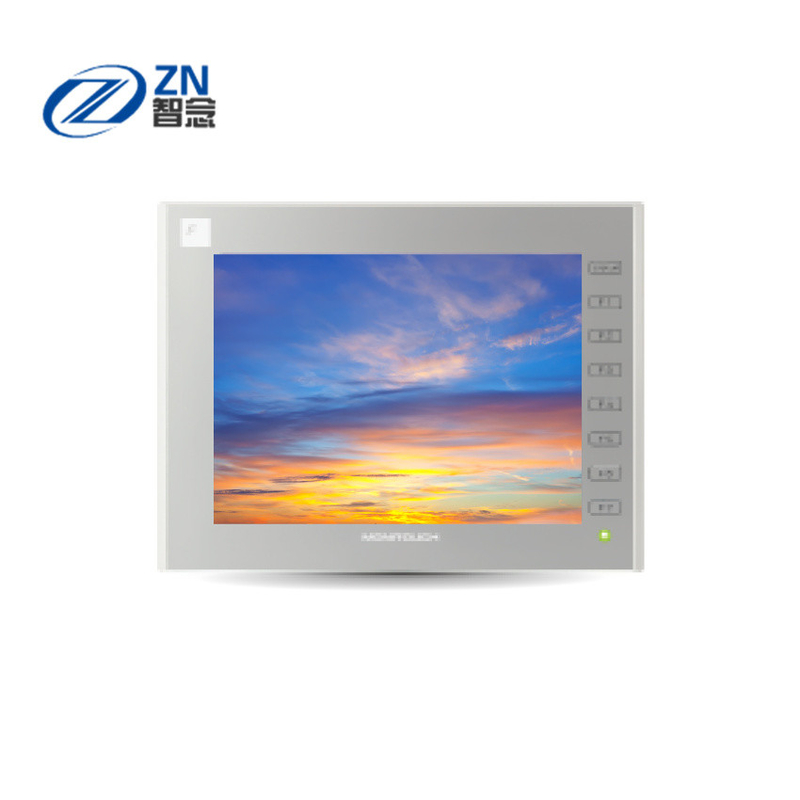

La machine de 10,4 pouces de V900ISD connecte le panneau d'écran tactile

Fabricant : L'électronique de Hakko (par Fuji électrique)

V9100iSD

Alimentation d'énergie : -

Tension évaluée : C.C 24V

Gamme permise de tension : C.A. : -15%, +10%/C.C : ñ10%

Panne de courant momentanée permise : C.A. dans 20ms, C.C dans 1ms

Demande (estimation maximum) : C.A. : 70VA ou moins de C.C : 28W ou moins

Résistance d'isolation : -

DC500V 10m ou plus

Environnement physique : -

Température ambiante : 0 50øC*1

Humidité ambiante : 85%RH ou moins (sans condensation de rosée) *1

Altitude d'opération : 2 000 mètres ou inférieurs

L'atmosphère : Ne pas être exposé au gaz corrosif, ou à la poussière conductrice

Température de stockage : 10 60øC*1

Humidité de stockage : 85%RH ou moins (sans condensation de rosée) *1

Catégorie de surtension : Catégorie II

Niveau de contamination : Niveau 2

Conditions de fonctionnement mécaniques : -

Résistance à l'oscillation : Se conforme à la fréquence de vibration de JIS B 3502 (IEC61131-2) : 5 9Hz, palpitant avec : 3.5mm,
9 150Hz, accélération : 9.8m/s2 (1G), X, Y, Z : 3 directions (10 fois chacune)

Résistance à choquer : Se conforme à l'accélération maximale de JIS B 3502 (IEC61131-2) : 147m/s2 (15G), X, Y, Z :
3 directions, trois fois chacune (18 fois au total)

Conditions de fonctionnement électriques : -

Résistance à ébruiter : Tension de bruit : 1,500Vp-p, durée d'impulsion : 1 s, temps de montée d'impulsion : 1ns

Résistance à la décharge statique : Se conforme à IEC61000-4-2, contact : 6kV, air : 8kV

États d'installation : -

Fondre : Fondre la résistance : Moins de 100, séparation de FG/SG

Structure : Panneau avant : Se conforme à IP66, le type 4X/13 (quand la garniture imperméable est installée)
Couverture arrière : Se conforme à IP20
Forme : Unité simple, méthode d'installation : Support de panneau

Système de refroidissement : Refroidissement à l'air naturel

Dimensions W*H*D (millimètre) : 303,8 ? 231,0 ? 54,0

Découpe des panneaux (millimètre) : 289,0 ? 216,2 +0.5/-0

Couleur de cas : Gris-clair

Matériel : PC

Mémoire d'écran (DE) : -

64MB

Mémoire de secours (SRAM) : -

800KB

Affichage : -

Dispositif d'affichage : Affichage à cristaux liquides de couleur de TFT

Résolution : 800 ? 600

Taille d'affichage : 10,4 »

Couleurs : 16,7 million*3

Contre-jour : LED

La vie de contre-jour : 70 000 heures

Commutateur de contact : -

Type : Film analogue de résistance

Commutateur de fonction : -

Quantité : 8

Interface externe : -

D-sous goupille 9 (CN1) : RS-232C/RS-422/485, type asynchrone,

Longueur de données : 7,8 bits, parité : même, impair, aucun, le bit d'arre4t : 1, 2 bits, vitesse baud : 4800, 9600,

Bit d'arre4t : 1, 2 bits, vitesse baud : 4800, 9600, 19200, 38400, 57600, 76800, 115200,187500*4bps

Goupille 8 modulaire
MJ1/MJ2 : RS-232C/RS-422/485 (système à deux fils), type asynchrone,
Longueur de données : 7,8 bits, parité : même, impair, aucun, le bit d'arre4t : 1, 2 bits, vitesse baud : 4800, 9600,
19200, 38400, 57600, 76800, 115200 bps

Carte d'écart-type : Un logement pour carte fourni comme norme

Ethernet : 1ch,
Vitesse baud : 100Mbps,
10Mbps

LAN sans fil : -

USB : Type A, type mini-b (Ver.2.0)

Sortie saine : 1ch a fourni comme norme

Horloge : -

Période de secours : 5 ans (température ambiante 25øC)

Exactitude de calendrier : Sec de Gap ñ90. par mois (température ambiante 25øC, quand la puissance n'est pas assurée)

Norme : -

CE marking*5 : EN61000-6-2, EN61000-6-4

UL cUL*5 : UL508, ANSI/ISA 12.12.01*2

Kc : Conforme

Loi par radio : -

Poids de expédition : 10 kilogrammes
