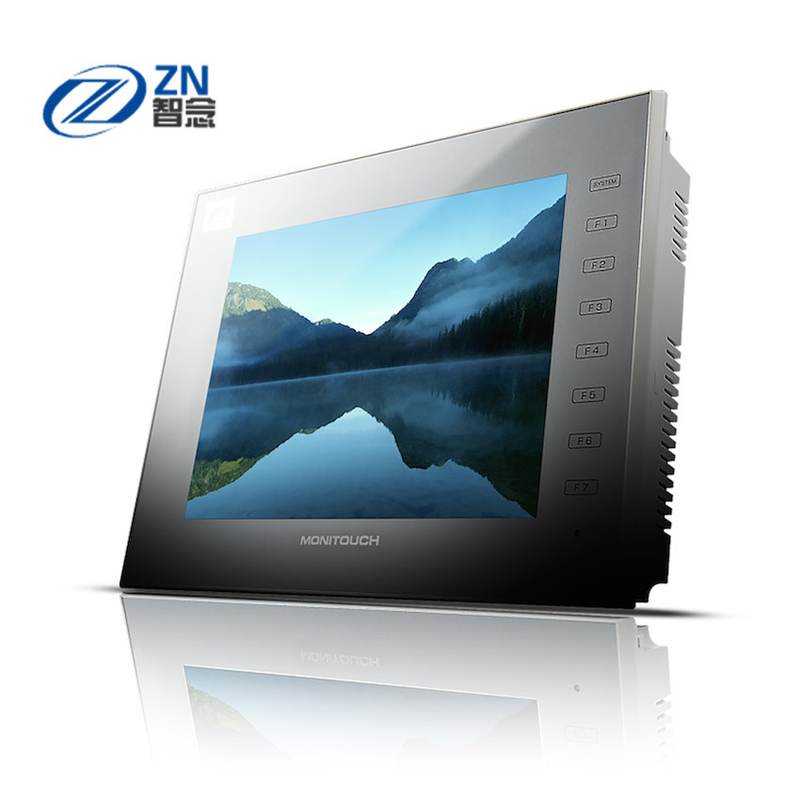

Fuji HMI électrique
>
|
| Lieu d'origine | China/JAPAN |
| Nom de marque | FUJI |
| Numéro de modèle | V9100iS |
| V9100iS | ||
|---|---|---|
| Alimentation d'énergie | Tension évaluée | 100-240V C.C À C.A. 24V |
| Gamme permise de tension | C.A. : -15%, +10%/C.C : ±10% | |
| Panne de courant momentanée permise | C.A. dans 20ms, C.C dans 1ms | |
| Demande (estimation maximum) | C.A. : 70VA ou moins de C.C : 28W ou moins | |
| Résistance d'isolation | DC500V 10MΩ ou plus | |
| Environnement physique | Température ambiante | 0~50℃ *1 |
| Humidité ambiante | 85%RH ou moins (sans condensation de rosée) *1 | |
| Altitude d'opération | 2 000 mètres ou inférieurs | |
| L'atmosphère | Ne pas être exposé au gaz corrosif, ou à la poussière conductrice | |
| Température de stockage | -10~60℃ *1 | |
| Humidité de stockage | 85%RH ou moins (sans condensation de rosée) *1 | |
| Catégorie de surtension | Catégorie II | |
| Degré de pollution | Degré de pollution 2 | |
| Conditions de fonctionnement mécaniques | Résistance à l'oscillation | Se conforme à la fréquence de vibration de JIS B 3502 (IEC61131-2) : 5-9Hz, palpitant avec : 3.5mm, 9-150Hz, accélération : 9.8m/s2 (1G), X, Y, Z : 3 directions (10 fois chacune) |
| Résistance à choquer | Se conforme à l'accélération maximale de JIS B 3502 (IEC61131-2) : 147m/s2 (15G), X, Y, Z : 3 directions, trois fois chacune (18 fois au total) |
|
| Conditions de fonctionnement électriques | Résistance à ébruiter | Tension de bruit : 1,500Vp-p, durée d'impulsion : 1μs, temps de montée d'impulsion : 1ns |
| Résistance à la décharge statique | Se conforme à IEC61000-4-2, contact : 6kV, air : 8kV | |
| États d'installation | Fondre | Fondre la résistance : Moins que 100Ω, séparation de FG/SG |
| Structure | Panneau avant : Se conforme à IP66, le type 4X/13 *2 (quand la garniture imperméable est installée) Couverture arrière : Se conforme à IP20 Forme : Unité simple, méthode d'installation : Support de panneau |
|
| Système de refroidissement | Refroidissement à l'air naturel | |
| Dimensions W*H*D (millimètres) | 303.8×231.0×54.0 | |
| Découpe des panneaux (millimètres) | 289.0×216.2 (+0.5/-0) | |
| Couleur de cas | Gris-clair (logement avant noir pour le modèle noir) |
|
| Matériel | Résine de PC | |
| Mémoire d'écran (DE) | 64MB | |
|---|---|---|
| Mémoire de secours (SRAM) | 800KB | |
| Affichage | Dispositif d'affichage | Affichage à cristaux liquides de couleur de TFT |
| Résolution | 800×600 | |
| Taille d'affichage | 10,4 ″ | |
| Couleurs | 16,7 millions de *3 | |
| Contre-jour | LED | |
| La vie de contre-jour | 70 000 heures | |
| Commutateur de contact | Type | Film analogue de résistance |
| Commutateur de fonction | Quantité | 8 |
| Interface externe | D-sous goupille 9 (CN1) | RS-232C/RS-485 (à 2 fils) de système/RS-422 (système 4-wire), Type asynchrone, longueur de données : 7,8 bits, parité : même, impair, aucun, Bit d'arre4t : 1, 2 bits, vitesse baud : 4800, 9600, 19200, 38400, 57600, 76800, 115200, 187500 *4bps |
| Goupille 8 modulaire (MJ1/MJ2) |
RS-232C/RS-485 (système à 2 fils), type asynchrone, Longueur de données : 7,8 bits, parité : même, impair, aucun, le bit d'arre4t : 1, 2 bits, Vitesse baud : 4800, 9600, 19200, 38400, 57600, 76800, 115200 bps |
|
| Carte d'écart-type | Un logement pour carte fourni comme norme | |
| Ethernet | 1ch, Vitesse baud : 100Mbps, 10Mbps |
|
| LAN sans fil *5 | Se conforme à IEEE802.11b/g/n (2.4GHz) | |
| USB | Type A, type mini-b (Ver.2.0) | |
| Sortie saine | 1ch a fourni comme norme | |
| Horloge | Période de secours | 5 ans (température ambiante 25°C) |
| Exactitude de calendrier | Sec de Gap ±90. par mois (température ambiante 25°C, quand la puissance n'est pas assurée) | |
| Norme | Inscription *6 de la CE | EN61000-6-2, EN61000-6-4 *8 |
| CUL *6 de ・ d'UL | UL61010-1, UL61010-2-201 *7, ANSI/ISA 12.12.01 *2 | |
| Kc *8*9 | Conforme | |
| Loi par radio *5 | Le Japon : TELEC | |
| Classification *6*8*10 standard | Le Nippon Kaiji Kyokai (NK) Bureau de l'expédition américain (ABS) Le registre de Lloyd de l'expédition (LR) Det Norske Veritas (DNV) |
