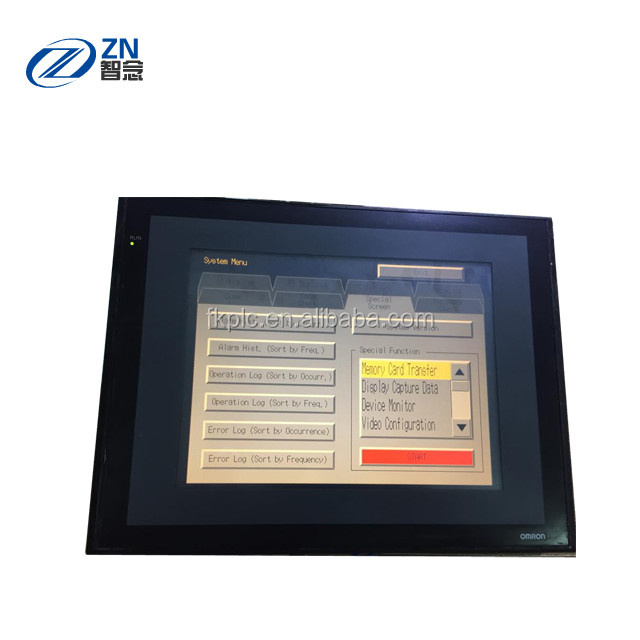

Écran tactile interactif de l'affichage HMI NS10-TV00B-ECV2 de 1PC OMRON

Type d'affichage

couleur TFT de 15 pouces

couleur TFT de 12 pouces

couleur TFT de 10 pouces

couleur TFT de 8 pouces

Résolution d'affichage

1024×768 (XGA)

800×600 (SVGA)

640×480 (VGA)

Nombre de couleurs

256 (32,768 pour des données d'image)

Contre-jour

2×CCFL

1×LED

Vie de contre-jour

50000 heures minimales

Angle de vue

Gauche/±85° droit, 70° supérieur, 80° inférieur

Gauche/±60° droit, 45° supérieur, 75° inférieur

Gauche/±60° droit, 35° supérieur, 65° inférieur

Gauche/±65° droit, 50° supérieur, 60° inférieur

Écran tactile

Contact résistif analogue

Contact résistif de Matrix

Nombre de clés fonctionnelles

3

-

Dimensions dans le millimètre (H×W×D)

304×405×75.8

241×315×48.5

177×232×48.5

Poids

maximum de 4,2 kilogrammes.

maximum de 2,5 kilogrammes.

maximum de 2,0 kilogrammes.

Capacité mémoire d'écran

Mb 60

Mémoire interne

A mordu la mémoire : 32 767 bits, mémoire de Word : 32 767 mots, mémoire de Retentative : 8 192 bits et 8 192 mots.

Interface de carte de mémoire

1 carte d'ATA Compact Flash de fente

Connexion d'imprimante

Appui de PictBridge

Publication périodique (COM1)

1×RS-232

Publication périodique (COM2)

1×RS-232/422/485

1×RS-232

Esclave d'USB

Pour programmer et imprimer

Ethernet

IEEE 802.3u 10Base-T/100Base-TX

Module d'expansion

Réseau facultatif/unité visuelle

Unité visuelle facultative

Tension secteur

24 VOLTS CONTINU ±15%

Puissance

Maximum de 45 W.

Maximum de 25 W.

Batterie

CJ1W-BAT01

Vie de batterie

5 ans (à 25°C)

Estimation de clôture (partie antérieure)

IP65F (équivalent à NEMA4)

Normes obtenues

Différence de la classe 1 de l'UL 1604. 2, cUL, CE, Lloyds, DNV

Environnement de fonctionnement

Aucun gaz corrosifs

Immunité de bruit

Se conforme à IEC61000-4-4, 2 kilovolts (les lignes électriques)

Température de fonctionnement ambiante

0 à 50°C

Humidité fonctionnante ambiante

35% à 85% (0 40°C) sans condensation, 35% à 60% (40 50°C) sans la condensation
