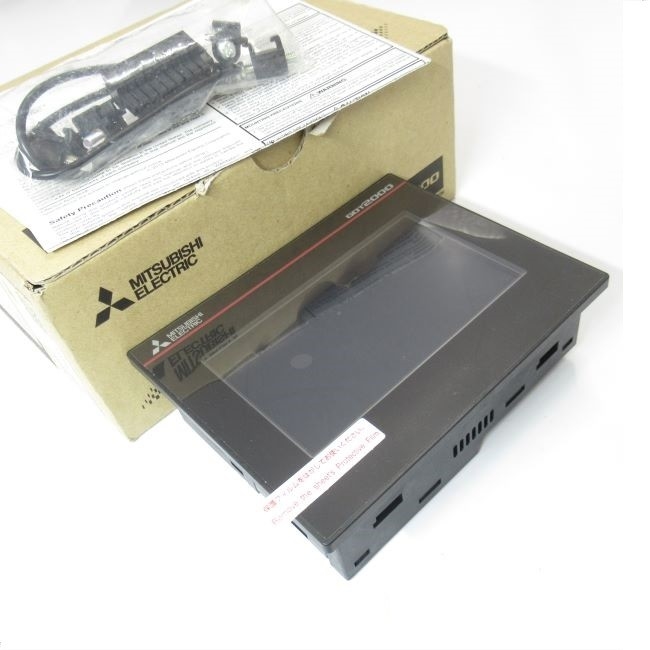

Écran tactile de Mitsubishi HMI
>
|
| Lieu d'origine | Chine/Japon |
| Nom de marque | Mitsubishi |
| Numéro de modèle | GT2104-RTBD |
Type en format large modèle compact de ・ !
Haute résolution, 480 affichage de point du × 272 réalisé dans un corps compact !
L'affichage de large écran de ・ adapte beaucoup de données !
Le modèle large montre un grand nombre d'information sur un ecran couleur 65536.
| Température ambiante fonctionnante | Section d'affichage |
| Température ambiante de stockage | |
| Humidité ambiante fonctionnante | |
| Humidité ambiante de stockage | |
| Résistance de vibration | Normes d'approbation |
| Sous intermittent vibration |
|
| Sous continu vibration |
|
| Résistance aux chocs | |
| L'atmosphère fonctionnante | |
| Altitude fonctionnelle | |
| Emplacement d'installation | |
| Catégorie de surtension | |
| Degré de pollution | |
| Méthode de refroidissement | |
| Fondre | |
| Remarques | Température ambiante fonctionnante |
| Humidité ambiante fonctionnante | |
| Humidité ambiante de stockage | |
| Altitude fonctionnelle | |
| Catégorie de surtension | |
| Degré de pollution | |
|
0°C à 55°C (installation horizontale), 0°C à 50°C (installation verticale)
|
|
-20°C à 60°C
|
|
10%RH au Rhésus de 90%, sans condensation
|
|
10%RH au Rhésus de 90%, sans condensation
|
|
Conforme avec JIS B 3502 et CEI 61131-2*13
|
|
[Fréquence : 5 à 8,4 hertz]
Mi-amplitude : 3,5 millimètres Compte de champ : 10 fois dans chaque direction de X, de Y, ou de Z [Fréquence : 8,4 à 150 hertz] Accélération : 9,8 m/s2 Compte de champ : 10 fois dans chaque direction de X, de Y, ou de Z |
|
[Fréquence : 5 à 8,4 hertz]
Mi-amplitude : 1,75 millimètres [Fréquence : 8,4 à 150 hertz] Accélération : 4,9 m/s2 |
|
Conforme avec JIS B 3502 et CEI 61131-2 (147 m/s2 (15 G), 3 fois dans chaque direction de X, de Y, ou de Z)
|
|
Aucun vapeur grasse, gaz corrosif, gaz inflammable, poussière conductrice excessive, et lumière du soleil directe (aussi bien qu'au stockage)
|
|
2000 m ou moins
|
|
À l'intérieur du panneau de commande
|
|
II ou moins
|
|
2 ou moins
|
|
Auto-refroidissant
|
|
Fondant avec une résistance au sol du Ω 100 ou de moins à l'aide d'un câble de masse qui a une section transversale de 0,14 à 1,5 millimètres2 (fil simple), 0,14 à 1,0 millimètres2 (toron), ou 0,25 à 0,5 millimètres2 (terminal de tige avec une douille d'isolation). Si impossible, reliez le câble de masse au panneau de commande.
|
|
Inclut la température à l'intérieur de la clôture du panneau de commande sur lequel GOT est installée.
|
|
Quand un dispositif de couverture pour l'huile est monté sur horizontalement installée OBTENU, la température ambiante de fonctionnement maximum doit être 5°C inférieur à celui décrit ci-dessus.
|
|
Si la température ambiante dépasse 40°C, l'humidité absolue ne doit pas dépasser le Rhésus de 90% à 40°C.
|
|
Si la température ambiante dépasse 40°C, l'humidité absolue ne doit pas dépasser le Rhésus de 90% à 40°C.
|
|
N'employez pas ou ne stockez pas OBTENU sous une pression plus élevée que la pression atmosphérique à l'altitude 0 M.
Faire ainsi peut causer un défaut de fonctionnement. L'air purgeant en s'appliquant la pression au panneau de commande peut créer le dégagement entre la feuille extérieure et l'écran tactile. Ceci peut faire l'écran tactile être assez non sensible ou dégager la feuille. |
|
Ceci indique la section de l'alimentation d'énergie à laquelle on assume que l'équipement est relié entre le réseau de distribution public de courant électrique et les machines dans les lieux.
La catégorie II applique à l'équipement qui est fourni avec la puissance à partir des équipements fixes. La tension de montée subite de tenue pour l'équipement avec la tension évaluée jusqu'à 300 V est 2500 V. |
|
Ceci indique le taux d'occurrence de matériel conducteur dans un environnement où un dispositif est utilisé.
Le degré de pollution 2 indique un environnement où la seule pollution non-conductrice se produit normalement et une conductivité provisoire provoquée par condensation sera prévue selon les conditions. |
