Écran tactile de Mitsubishi HMI
>
|
| Lieu d'origine | China/JAPAN |
| Nom de marque | Mitsubishi |
| Numéro de modèle | GS2110-WTBD |

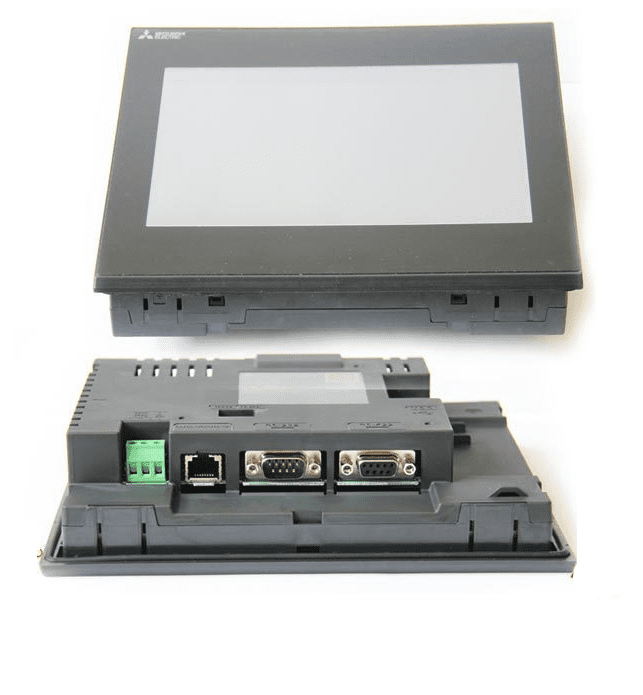

Nouvel 10 écran tactile original de Mitsubishi GS2110-WTBD HMI de pouce
| écran tactile HMIs GS21 de Mitsubishi de 7 ″ simple | GS2110-WTBD | GS2107-WTBD | |
| Dispositif d'affichage | Affichage à cristaux liquides de couleur de TFT | ||
| Taille de l'écran | 10 ″ | 7 ″ | |
| Résolution | 800 x 480 points | ||
| Taille d'affichage (W X H) millimètre (pouce) | 222 x 132,5 (8,74 x 5,22) (format horizontal) | 154 x 85,9 (6,06 x 3,38) (format horizontal) | |
| Nombre de caractères | police 16-dot standard : 50 chars. X 30 lignes (2-byte) (format horizontal) | ||
| Couleur d'affichage | 65536 couleurs | ||
| Contre-jour | Le contre-jour de LED (non remplaçable) outre de/temps économisant d'écran peut être placé | ||
| Type d'écran tactile | Film résistif analogue | ||
| Taille principale | Points du minimum 2 x 2 (par clé) | ||
| Presse simultanée | Presse simultanée interdite (seulement 1 point peut être pressé) | ||
| La vie | 1 million de fois (force 0.98N de fonctionnement ou moins) | ||
| Commande de la mémoire C | Mémoire instantanée (interne) (9MB), pour stocker des données de projet, la vie d'OS (no. d'écritures) 100000 fois | ||
| Interface intégrée RS-422 | RS-422, vitesse 1chTransmission : forme du connecteur 115200/57600/38400/19200/9600/4800bps : D-sous application 9pin (femelle) : Pour la communication avec des contrôleurs terminant le résistant : 330 Ω fixes | ||
| RS-232 | RS-232, vitesse 1chTransmission : forme du connecteur 115200/57600/38400/19200/9600/4800bps : D-sous application 9pin (masculine) : Pour la communication avec des contrôleurs et un readerFor de code barres reliant un d'ordinateur personnel (lecture/écriture de données de projet, fonction transparente de fa) | ||
| Ethernet | Méthode de transfert des données : 100BASE-TX, 10BaseT, forme du connecteur 1ch : (Cric modulaire) application RJ-45 : Pour la communication avec le controllersFor reliant un d'ordinateur personnel (lecture/écriture de données de projet, fonction transparente de fa) | ||
| USB | USB (12Mbps à toute vitesse), forme du connecteur 1ch : Mini-BApplication : Pour relier un d'ordinateur personnel (lecture/écriture de données de projet, fonction transparente de fa) | ||
| Carte SD | Écart-type conforme, carte de la mémoire 1chSupported : Carte de mémoire de SDHC, application de carte de mémoire d'écart-type : Lecture/écriture de données de projet, économies de données de notation | ||
| Sortie de sonnerie | Ton simple (LONG/SHORT/OFF réglables) | ||
| Structure protectrice | IP65F (seulement la partie avant du panneau) | ||
| Ext. Dimensions (W X H X D) millimètre (pouce) | 272 x 214 x 56 (10,71 x 8,43 x 2,21) | 206 x 155 x 50 (8,11 x 6,11 x 1,97) | |
| Poids (Excl. Supports) (kilogrammes) | 1,3 | 0,9 | |
| Progiciel compatible | Le GT Designer3 Version1.105K ou plus tard (*1) (version anglaise) | ||
| Alimentation d'énergie de l'écran tactile HMI GS21 de Mitsubishi | GS2110-WTBD | GS2107-WTBD | |
| Tension d'alimentation électrique | 24VDC (+10%, -15%), ondulent la tension 200mV ou moins | ||
| Puissance | 7.6W (317mA/24V) ou moins | 6.5W (271mA/24V) ou moins | |
| Avec le contre-jour | 3.8W (158mA/24V) ou moins | 3.8W (158mA/24V) ou moins | |
| Irruption actuelle | 17A ou moins (6ms, température ambiante 25, charge maximum) | ||
| Temps momentané permis de panne de courant | Dans 5ms | ||
| Immunité de bruit | Se conforme à IEC61000-4-4, 2kV (la ligne d'alimentation d'énergie) | ||
| Tension de tenue | 350VAC pour 1 minute entre l'alimentation d'énergie et la terre | ||
| Résistance d'isolation | 10MΩ ou plus haut avec un appareil de contrôle de résistance d'isolation (500VDC entre le terminal d'alimentation d'énergie et la terre) | ||
