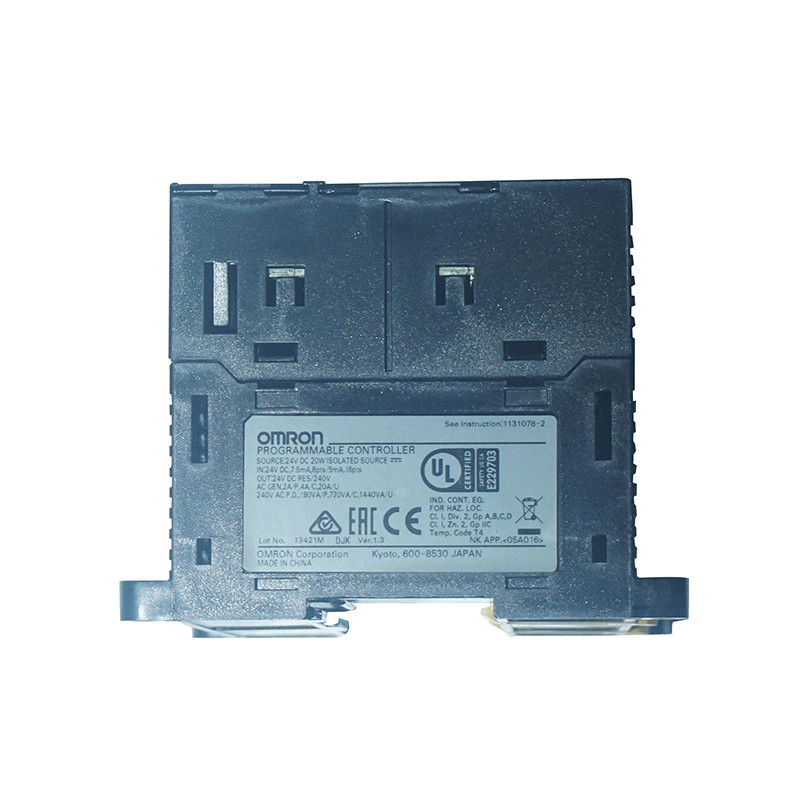

PLC CP1E-E14SDR-A USB 100 d'Omron de composants électroniques - C.A. 240V

Détails de produit

• L'information de famille

  La série micro de PLC CP2 de contrôleurs compacts par OMRON offre la machine à la communication de machine avec grâce de collecte de données à l'Ethernet de port de l'élément 2. La surveillance de contrôle et de machine est non seulement facile mais également améliore la productivité et soutient l'entretien prévisionnel.

  • Ethernet 2-port
  • Contrat et fiable en toutes les conditions environnementales
  • Coût de câblage réduit
  • Représentation améliorée de communication
  • fonctions de positionnement 4-axis avec l'interpolation linéaire pour plus d'efficacité de conception
  • Température ambiante prolongée et opération libre de batterie

• L'information d'article

  • Port intégré d'USB-B







  Spécifications



  Type	Modèles d'approvisionnement de courant alternatif	Modèles d'approvisionnement d'alimentation CC
  Modèle	CP1E-@@@S@D@-A CP1E-@@@D@-A	CP1E-@@@S@D@-D CP1E-@@@D@-D
  Clôture	Monté dans un panneau
  Dimensions (× de × D de H W)	E/N/NA@@-type   Unité d'unité centrale de traitement avec 10 points d'entrée-sortie (CP1E-E10D@-@) : × *2 du × *1 85mm de 90mm 66 millimètres Unité d'unité centrale de traitement avec 14 ou 20 points d'entrée-sortie (CP1E-@14D@-@/@20D@-@) : × *2 du × *1 85mm de 90mm unité d'unité centrale de traitement de 86 millimètres avec 30 points d'entrée-sortie (CP1E-@30D@-@) : × *2 du × *1 85mm de 90mm 130 millimètres Unité d'unité centrale de traitement avec 40 points d'entrée-sortie (CP1E-@40D@-@) : × *2 du × *1 85mm de 90mm unité d'unité centrale de traitement de 150 millimètres avec 60 points d'entrée-sortie (CP1E-N60D@-@) : × *2 du × *1 85mm de 90mm 195 millimètres Unité d'unité centrale de traitement avec 20 points d'entrée-sortie et analogue intégré (CP1E-NA20D@-@) : × *2 du × *1 85mm de 90mm 130 millimètres E/N/@@S (1) de type Unité d'unité centrale de traitement avec 14 ou 20 points d'entrée-sortie (CP1E-@14SD@-@/@20SD@-@) : × *2 du × *1 79mm de 90mm unité d'unité centrale de traitement de 86 millimètres avec 30 points d'entrée-sortie @-@ (de CP1E-@30S (1) D) : × *2 du × *1 79mm de 90mm 130 millimètres Unité d'unité centrale de traitement avec 40 points d'entrée-sortie @-@ (de CP1E-@40S (1) D) : × *2 du × *1 79mm de 90mm unité d'unité centrale de traitement de 150 millimètres avec 60 points d'entrée-sortie @-@ (de CP1E-@60S (1) D) : × *2 du × *1 79mm de 90mm 195 millimètres
  Poids	Unité d'unité centrale de traitement avec 10 points d'entrée-sortie (CP1E-E10D@-@) : unité maximale de l'unité centrale de traitement 300g avec 14 points d'entrée-sortie (@-@ de CP1E-@14 D) : unité maximale de l'unité centrale de traitement 360g avec 20 points d'entrée-sortie (@-@ de CP1E-@20 D) : maximum 370g.   Unité d'unité centrale de traitement avec 30 points d'entrée-sortie @-@ (de CP1E-@30 (S@) D) : unité maximale de l'unité centrale de traitement 600g avec 40 points d'entrée-sortie @-@ (de CP1E-@40 (S@) D) : unité maximale de l'unité centrale de traitement 660g avec 60 points d'entrée-sortie @-@ (de CP1E-@60 (S@) D) : maximum 850g. Unité d'unité centrale de traitement avec 20 points d'entrée-sortie et analogue intégré (CP1E-NA20D@-@) : maximum 680g.
  Tension d'alimentation	100 à 240 VCA 50/60 hertz	24 VOLTS CONTINU
  Gamme de tension d'opération	85 à 264 VCA	20,4 à 26,4 volts continu
  Puissance	15 maximum de VA/100 VCA.   25 maximum de VA/240 VCA. (@-A DE CP1E-E10D@-A/@14 D @-A/@20 D)	Maximum de 9 W (CP1E-E10D@-D)   Maximum de 13 W (CP1E-N14D@-D/N20D@-D)
  	50 maximum de VA/100 VCA.   70 maximum de VA/240 VCA. @-A (DE CP1E-NA20D@-A/@30 (S@) D @-A/@40 (S@) D @-A/N60 (S@) D)	Maximum de 20 W.   @-D (DE CP1E-NA20D@-D/N30 (S@) D @-D/N40 (S@) D @-D/N60 (S@) D) *4
  Irruption actuelle	120 VCA, 20 A pour Mme 8 maximale pour la démarrage à froid à la température ambiante   240 VCA, 40 A pour Mme 8 maximale pour la démarrage à froid à la température ambiante	24 volts continu, 30 A pour Mme 20 maximale pour la démarrage à froid à la température ambiante
  Bloc d'alimentation externe *3	Non fourni.   (@-A de CP1E-E10D@-A/@14 D @-A/@20 D) 24 volts continu, 300 mA (CP1E-NA20D@-A/@30D@-A/@40D@-A/@60D@-A/ @30SDR-A/@40SDR-A/@60SDR-A)	Non fourni
  Résistance d'isolation	20 MΩ mn (à 500 volts continu) entre les terminaux externes à C.A. et les terminaux du GR	Excepté entre le courant primaire de C.C et le courant secondaire de C.C
  Résistance diélectrique	2 300 VCA 50/60Hz pour 1 minute entre le C.A. externe et fuite de terminaux du GR actuelle : maximum de 5 mA.	Excepté entre le courant primaire de C.C et le courant secondaire de C.C
  Température de fonctionnement ambiante	°C 0 à 55
  Humidité ambiante	10% à 90%
  L'atmosphère	Aucun gaz corrosif.
  Température de stockage ambiante	°C -20 à 75 (à l'exclusion de la batterie)
  Altitude	maximum de 2 000 m.
  Degré de pollution	2 ou moins : Le CEI 61010-2-201 de rassemblements.
  Résistance de bruit	2 kilovolts sur la ligne d'alimentation d'énergie (se conforme à IEC61000-4-4.)
  Catégorie de surtension	Catégorie II : Le CEI 61010-2-201 de rassemblements.
  Niveau d'immunité d'EMC	Zone B
  Résistance de vibration	Se conforme à JIS 60068-2-6.   5 à 8,4 hertz avec 3,5 millimètres d'amplitude, 8,4 à 150 hertz Accélération de 9,8 m/s2 pour la minute 100 dans les directions de X, de Y, et de Z (10 champs 10 de minute chacun = 100 totaux minimum)
  Résistance aux chocs	Se conforme à JIS 60068-2-27.   147 m/s2, 3 fois dans des directions de X, de Y, et de Z
  TB	Fixe (non démontable)
  Taille terminale de vis	M3
  Normes applicables	Se conforme à la directive CE
  Fondre la méthode	La terre à 100 Ω ou moins.
