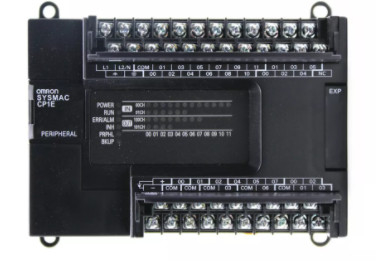

PLC CP1E d'Omron
>
|
| Lieu d'origine | China/JAPAN |
| Nom de marque | Omron |
| Numéro de modèle | CP1E-E30SDR-A |
Nouvel original dans le contrôleur programmable courant Plc Module CP1E-E30SDR-A de logique
• Nouvelles unités d'unité centrale de traitement de CP1E maintenant disponibles.
– Ligne comprenant des unités d'unité centrale de traitement avec l'élément trois ports : USB, RS-232C, RS-485.
– La profondeur des unités d'unité centrale de traitement avec des connecteurs de RS-232C est réduite par 20 millimètres. (N30/40/60S (1))
• Connexion facile avec des ordinateurs utilisant les câbles disponibles dans le commerce d'USB.
• Avec des unités de l'unité centrale de traitement E30/40/60, N30/40/60 (S@) ou NA20, ajoutez l'entrée-sortie, l'entrée-sortie analogue ou les entrées de la température en se reliant
Unités d'entrée-sortie d'unités d'expansion ou d'expansion.
• Interruptions d'entrée
• Contre- fonctionnalité ultra-rapide complète.
• Contrôle souple d'impulsion pour la sortie de transistor pour des unités de l'unité centrale de traitement N14/20/30/40/60 (S@) ou NA20.
• PWM produit pour la sortie de transistor pour des unités de l'unité centrale de traitement N14/20/30/40/60 (S@) ou NA20.
• Montant les conseils périodiques d'option, le conseil d'option d'Ethernet et le conseil analogue d'option aux unités de l'unité centrale de traitement N30/40/60 ou NA20.
• Entrée-sortie analogue intégrée, deux entrées et une sortie, pour les unités de type Na d'unité centrale de traitement.
• Les normes sont abrégées comme suit : U : UL, U1 : UL (classe je produits de Division 2 pour des emplacements dangereux), C : CSA, UC : cULus,
UC1 : cULus (classe je produits de Division 2 pour des emplacements dangereux), CU : cUL, N : NK, L : Lloyd, kc : Enregistrement de kc, et CE : Directives d'UE.
• Entrez en contact avec votre représentant d'OMRON pour d'autres détails et conditions applicables pour ces normes.
| Type | Type d'approvisionnement de courant alternatif | Type d'approvisionnement d'alimentation CC | |
|---|---|---|---|
| Format | Modèle CP1E-□□S□D□-A□ Modèle CP1E-□□D□-A□ |
Modèle CP1E-□□S□D□-D□ Modèle CP1E-□□D□-D□ |
|
| Structure | Construit dans le type de panneau | ||
| Forme externe : Largeur de × de profondeur de × de taille | Type□ d'E/N/NA□ type de l'entrée-sortie 10-point (CP1E-E10D-□ modèle□) : 90 millimètres (*1) × 85 millimètres (*2) × 66 millimètres type d'entrée-sortie de 14/20 point (CP1E-14/20D□-□ modèle□) : 90 millimètres (*1) × 85 millimètres (*2) × 86 millimètres type de l'entrée-sortie 30-point (CP1E-30D□-□ modèle□) : 90 millimètres (*1) × 85 millimètres (*2) × 130 millimètres type de l'entrée-sortie 40-point (CP1E-40D□-□ modèle□) : 90 millimètres (*1) × 85 millimètres (*2) × 150 millimètres type de l'entrée-sortie 60-point (CP1E-N60D-□ modèle□) : 90 millimètres (*1) × 85 millimètres (*2) × 195 millimètres Type intégré analogue d'entrée-sortie de 20 points (CP1E-NA20D-□ modèle□) : 90 millimètres (*1) × 85 millimètres (*2) × 130 millimètres E/N□S□ (1) type type de l'entrée-sortie 14/20-point (CP1E-E14/20SD-□ modèle□) : 90 millimètres (*1) × 79 millimètres (*2) × 86 millimètres type de l'entrée-sortie 30-point (modèle CP1E-30S□ (1) D□-□) : 90 millimètres (*1) × 79 millimètres (*2) × 130 millimètres type de l'entrée-sortie 40-point (modèle CP1E-40S□ (1) D□-□) : 90 millimètres (*1) × 79 millimètres (*2) × 150 millimètres type de l'entrée-sortie 60-point (modèle CP1E-60S□ (1) D□-□) : 90 millimètres (*1) × 79 millimètres (*2) × 195 millimètres |
||
| Poids | type de l'entrée-sortie 10-point (CP1E-E10D-□ modèle□) : 300 g ou moins type de l'entrée-sortie 14-point (modèle□ CP1E-14 D□-□) : maximum de 360 g. type de l'entrée-sortie 20-point (modèle□ CP1E-20 D□-□) : maximum de 370 g. type de l'entrée-sortie 30-point (CP1E-30 modèle□ (S□) D□-□) : maximum de 600 g. type de l'entrée-sortie 40-point (CP1E-40 modèle□ (S□) D□-□) : maximum de 660 g. type de l'entrée-sortie 60-point (CP1E-60 modèle□ (S□) D□-□) : maximum de 850 g. Type intégré analogue d'entrée-sortie de 20 points (CP1E-NA20D-□ modèle□) : 680 g maximum |
||
| Puissance Approvisionnement Caractéristiques |
Tension d'alimentation électrique | C.A. de 100 à 240 V 50/60 hertz | 24 C.C DE V |
| Tension d'alimentation électrique permise | C.A. de 85 à 264 V | C.C de 20,4 à 26,4 V | |
| Puissance | 15 maximum à C.A. de VA/100 V. Maximum à C.A. de 25 VA/240 V. (Modèle□ CP1E-10/14/20 D□-A) |
Maximum de 9 W (modèle CP1E-E10D-D□) Maximum de 13 W (modèle CP1E-N14/20D-D□) |
|
| Maximum à C.A. de 50 VA/100 V. Maximum à C.A. de 70 VA/240 V. (CP1E-30/40/60 modèle□ (S□) D□-A, modèle CP1E-NA20D□-A) |
Maximum de 20 W. (Modèle□ CP1E-N30/40/60D□-D, CP1E-NA20D□-D modèle) (*4) |
||
| Irruption actuelle | C.A. 20 de 120 V maximum d'A/8 Mme (avec la démarrage à froid de température ambiante) C.A. 40 de 240 V maximum d'A/8 Mme (avec la démarrage à froid de température ambiante) |
24 dc 30 de V maximum d'A/20 Mme (avec la démarrage à froid de température ambiante) | |
| Alimentation d'énergie d'approvisionnement externe (*3) | Aucun (modèle□ CP1E-10/14/20 D□-A) 24 maxima de dc 300 mA de V (modèle CP1E-30/40/60D□-A□, CP1E-□30/40/60SDR-A modèle, CP1E-NA20D□-A modèles) |
Aucun | |
| Résistance d'isolation | Entre les terminaux externes à C.A. et les terminaux du GR 20 MΩ mn (resistance��� d'isolation de C.C de 500 V) |
Excepté entre le courant primaire de C.C et le courant secondaire de C.C. | |
| Résistance diélectrique | Entre les terminaux externes à C.A. et les terminaux du GR C.A. de 2 300 V 50/60 hertz pour 1 minute, maximum du courant 5 mA de fuite. |
Excepté entre le courant primaire de C.C et le courant secondaire de C.C. | |
| De mise hors tension période de détection | 10 Mme mn. | 2 Mme mn. | |
| Opération Environnement |
Température de fonctionnement ambiante | 0 à 55°C | |
| Humidité fonctionnante ambiante | Rhésus de 10 à de 90% | ||
| L'atmosphère ambiante fonctionnante | Ne doit être aucun gaz corrosif | ||
| Température de stockage ambiante | -20 à +75°C (à l'exclusion de la batterie) | ||
| Altitude fonctionnelle | maximum de 2 000 m. | ||
| Pollution | Degré de pollution 2 ou moins : se conforme à JIS B3502, IEC61131-2 | ||
| Résistance de bruit | IEC61000-4-4 2 kilovolts conformes (ligne d'alimentation d'énergie) | ||
| Catégorie de surtension | Catégorie II : se conforme à JIS B3502, IEC61131-2 | ||
| Niveau d'immunité d'EMC | Zone B | ||
| Résistance de vibration | JIS C60068-2-6 conforme 5 à 8,4 hertz avec 3,5 millimètres d'amplitude, 8,4 à 150 hertz Accélération de 9,8 m/s2 pour la minute 100 dans les directions de X, de Y, et de Z (10 champs 10 de minute chacun = 100 totaux minimum) |
||
| Résistance aux chocs | JIS C60068-2-27 conforme 147 m/s2 3 fois dans des directions de X, de Y, et de Z |
||
| TB | Type fixe (non démontable) | ||
| Taille terminale de vis | M3 | ||
| Normes approuvées | Directive CE | ||
| Fondre la méthode | Type fondre de D (type fondre de no. 3) | ||
