| Article |
Description |
Numérotez de
protocoles |
maximum 20. |
Peut être créé et inscrit à l'outil de support de protocole (CX-protocole). |
Numérotez de
ordres |
maximum 1 000. |
| Par protocole |
Nombre d'ordres |
maximum 60. |
| Nombre de messages |
maximum 300. |
Nombre de réception
matrices |
maximum 100. |
| État d'exécution d'ordre |
Utilisant instructions du PMCR de l'unité d'unité centrale de traitement les 260) ((spécifiant numéro de séquence) |
| Mode de communications |
Semi-duplex ou duplex |
| Mode synchrone |
Synchronisation arrêt/marche (mode asynchrone) |
| Vitesse baud *1 |
Port de RS-232C et ports RS-422A/485 :
1,200/2,400/4,800/9,600/19,200/38,400/57,600/115,200/230,400 bps
Paramètre par défaut : 9 600 bps de *2 |
| Distance *1 de communications |
Port de RS-232C : maximum de 15 m.
Port RS-422A/485 :

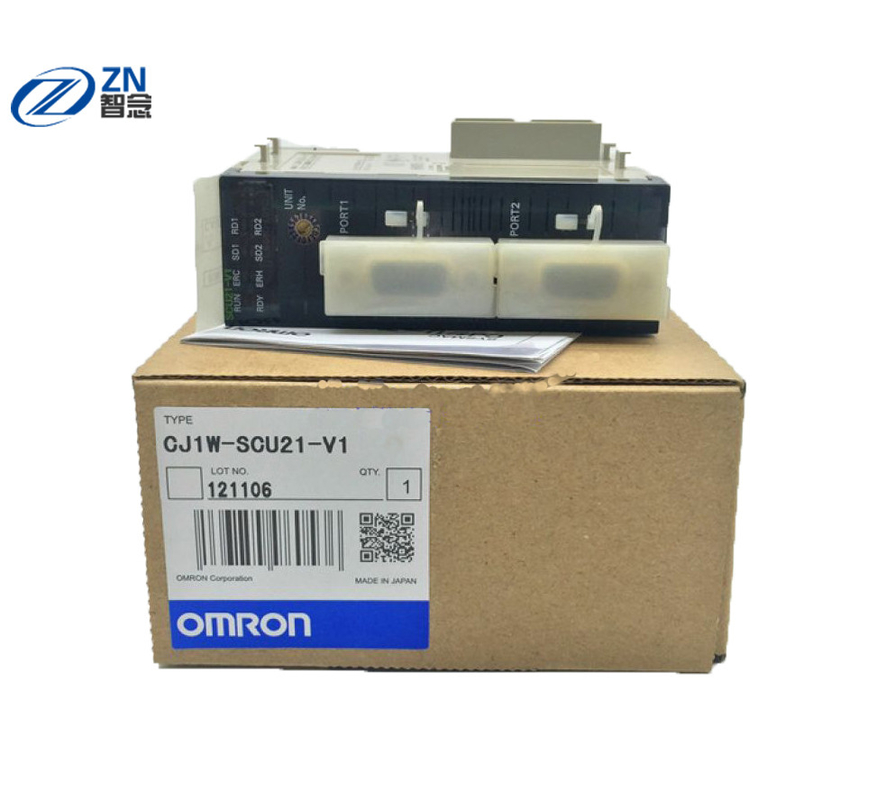

CJ1W-SCU [] 1-V1
maximum de 500 m (longueur de câble totale : maximum de 500 m, avançons de T-branche : maximum 10m)
CJ1W-SCU [] 2
maximum de 1 200 m (longueur de câble totale : le maximum de 1 200 m, connexions de Multidrop sont possible. Cependant,
la longueur de câble maximum est de 500 m si le NT-AL001 est employé pour les connexions RS-422A-485.) |
| Configuration de connexion |
Port de RS-232C : 1:1 (1 : N (N de = maximum 32 unités) est possible utilisant un adaptateur de lien de conversion.)
Port RS-422A/485 : 1 : N (N = 32 unités maximales) |
| Nombre d'unités reliées |
32 unités maximales (numéros d'unité 0 31 ; le numéro d'unité 0 est placé pour la connexion de 1:1) |
Maximum
nombre de
données
échange
mots
entre
Contrôleur
et protocole
macro
fonction |
Arrangement d'opérande |
250 mots |
Y compris le mot qui spécifie le nombre
des mots (1 mot) |
| Arrangement de mot de lien |
500 mots |
O1, O2, I1, et I2 : 500 mots totaux |
| Arrangement direct |
500 mots |
Nombre maximum de mots par attribut de données |
Ordre
contenu
(étape
commun
paramètres) |
Nombre d'étapes par
ordre |
maximum 16. |
Contrôle de transmission
paramètres |
Écoulement de X-on/X-off, écoulement de RS/CS, contrôle de séparateur, ou contrôle de controverse, et boîte de contrôle de modem
soyez choisi. |
Avis de réponse
méthode (opérande) |
Avis de balayage : Écrit reçoivent des données à la mémoire d'entrée-sortie pendant le balayage d'unité d'unité centrale de traitement. |
| Méthode de balayage (fixe) |
Appui |
| Avis d'interruption |
Pas appui |
| Avis d'interruption pour le nombre de cas de réception |
Pas suppprt |
Temps de surveillance pendant
émetteur-récepteur
traitement |
Recevez l'attente, recevez l'achèvement, ou envoyez l'achèvement peut être surveillé.
Établissement de la gamme : 0,01 à 0,99 s, 0,1 à 9,9 s, 1 à 99 s, ou 1 à 99 minutes |
| Arrangement de mot de lien |
Secteur dans lequel des données sont échangées entre l'unité d'unité centrale de traitement et l'unité de communications périodiques
pendant la régénération d'unité de communications.
Deux secteurs sont possibles à chaque dispositif : Un secteur pour stocker pour recevoir des données et un secteur pour le stockage
envoyez les données. *3 |
Étape
contenu |
Commandes |
Envoyez seulement (ENVOYER), uniquement récepteur (RECV), envoyer et recevoir (SEND&RECV), attente (ATTENTE), réception
espace libre de tampon (FLUX), ER-ON (OUVERT), ou ER-OFF (FIN) |
| Compteur de répétition |
1 à 255 fois |
| Compte de nouvelle tentative |
0 à 9 (seulement quand la commande est SEND&RECV) |
| Envoyez le temps d'attente |
0,01 à 0,99 s, 0,1 à 9,9 s, 1 à 99 s, ou 1 à 99 minutes
(Seulement quand la commande est ENVOYEZ ou SEND&RECV) |
Avec ou sans
la réponse écrivent
(opérande) |
Quand recevez le traitement est accompli (quand recevez les données est stocké dans le secteur spécifique dedans
le 4ème opérande (des 260) instructions) de PMCR, si stocker les messages reçus
peut être choisi. |
| Après traitant |
Quand une étape a fini normalement, extrémité (ordre accompli), après (procéder au no. de prochaine étape),
Goto (allez au no. spécifique d'étape), ou arrêt (interrompez l'étape et terminez cet ordre)
peut être choisi. |
| Traitement des erreurs |
Quand une étape a fini anormalement, l'extrémité, après, Goto, ou arrêt peut être choisie. |
| Envoyez le message |
Données envoyées à l'adresse spécifique quand
la commande est ENVOIENT ou SEND&RECV. |
Se compose d'un en-tête, adresse, longueur, données,
code de contrôle d'erreur, et terminateur. |
| Recevez le message |
Données envoyées de l'adresse spécifique quand
la commande est RECV ou SEND&RECV. |
| Matrice de réception |
Quand la commande est RECV ou SEND&RECV,
place prévu reçoivent des messages (maximum 15),
et commutateurs à prochain s'accorder de traitement
au message a reçu. |
Spécifie reçoivent des messages et le prochain
traitement pour chacune d'affaires no. 00 au no.
15. Des cas du maximum 16, un cas doit
soyez placé comme « autre » dans recevez les messages
(en plus de l'ensemble recevez les messages). |
Message
unité
contenu |
En-tête et
terminateur
données
attributs |
Constante |
Données d'ASCII, données hexadécimales, ou code de contrôle |
Données
attributs
de
adresses
et données dedans
envoyez
recevez
messages |
Constante |
Données d'ASCII, données hexadécimales, ou code de contrôle (avec une adresse, aucun code de contrôle n'est possible) |
| Variable |
Aucune conversion, conversion en données d'ASCII, ou conversion en données hexadécimales
(la direction lecture/écriture peut être spécifiée) |
Désignation
méthode |
(X, Y)
X : Adresse réelle (derrière d'où lisez, ou à où écrit)
Y : Taille de données (1 1 000) *4 |
| X |
Word
désignation |
Word a lu
(Mémoire d'entrée-sortie
pour envoyer des données) |
Spécifiez utilisant
3ème opérande de
Instruction de PMCR (260). |
Principale adresse réglée
+ n (le linéaire
expression + b,
y compris la répétition
le compteur N, est également
possible au N.) |
Spécifiez utilisant un lien
mot. |
Mémoire d'entrée-sortie directe
désignation |
Word écrivent
(recevez les données
à la mémoire d'entrée-sortie) |
Spécifiez utilisant
4ème opérande de
Instruction de PMCR (260). |
Spécifiez utilisant un lien
mot. |
Mémoire d'entrée-sortie directe
désignation |
| Caractère d'ambiguité |
* |
N'importe quelles données ou adresse peuvent être reçues
(recevez seulement dedans les messages) |
| Compteur de répétition |
N |
| Y |
Expression linéaire
y compris la répétition
compteur |
aN+b |
a : 0 à 1000 ; b : 1 à 1000
N : Contre-valeur de répétition |
| Caractère d'ambiguité |
* |
Peut être reçu indépendamment de la longueur
(recevez seulement dedans les messages) |
| Désignation de Word |
Word a lu
(Mémoire d'entrée-sortie
pour envoyer des données) |
Spécifiez utilisant
3ème opérande de
Instruction de PMCR (260). |
Principale adresse réglée
+ n (le linéaire
expression + b,
y compris la répétition
le compteur N, est également
possible au N.) |
Spécifiez utilisant un lien
mot. |
Mémoire d'entrée-sortie directe
désignation |
| Codes de contrôle d'erreur |
LRC, LRC2, CRC-CCITT, CRC-16, SOMME, SUM1, et SUM2 peuvent être calculés. |
Longueur maximale de
émetteur-récepteur
messages |
1 000 octets. (La longueur maximale d'A entre 200 et 1 000 octets peut être placée dans le secteur installé.) |
Nombre maximum de
attributs de données
enregistré dans un
message |
96 attributs *5 |
Nombre maximum de
écrivez les attributs de données
enregistré dans un
message |
30 attributs *6 |
| Fonction *7 de trace |
Un total de jusqu'à 1 700 octets (caractères) de données de série chronologique peuvent être tracés dedans envoient et reçoivent
messages.
Des changements au no. d'étape et aux signaux de commande tels que RS et CS peuvent également être tracés. |
