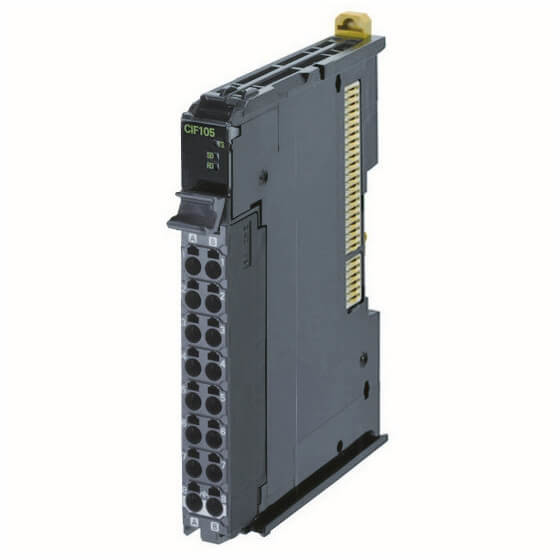

PLC NX d'Omron
>
|
| Lieu d'origine | CHINA/JAPAN |
| Nom de marque | Omron |
| Numéro de modèle | NX-CIF105 |
• Seulement 12 mm de large, gain de place dans votre armoire.
• Trois modèles sont disponibles avec au choix un port RS-422A/485, un port RS-232C ou deux ports RS-232C.
• Le bornier enfichable sans vis (modèle 1 port) et le connecteur D-Sub (modèle 2 ports) réduisent considérablement le travail de câblage.
• Les communications sans protocole sont prises en charge en tant que protocole de communication.
• Le débit en bauds maximum est de 230,4 kbps.Le débit en bauds peut être sélectionné pour correspondre aux périphériques série connectés.
• Les paramètres sont sauvegardés et enregistrés dans l'unité de coupleur EtherCAT.Cela facilite la mise en service et la maintenance.
• Le moniteur de ligne série vous permet de vérifier l'état des communications avec les périphériques série sur Sysmac Studio pour un démarrage facile et fiable des périphériques.
| Article | spécification | |
|---|---|---|
| Nombre de ports | 1 | |
| ports de communication | RS-422A/485 | |
| protocole de communication | Sans protocole | |
| communication Caractéristiques |
méthode de communication | Half duplex pour une connexion à deux fils, Full duplex pour connexion à quatre fils |
| Lignes de signal * 1 | Deux lignes ou quatre lignes | |
| Débit en bauds [bps] *1 | 1 200, 2 400, 4 800, 9 600, 19 200, 38 400, 57 600, 115 200 ou 230 400 |
|
| Longueur des données [bits] *1 | 7 ou 8 | |
| Parité *1 | Pair, impair ou aucun | |
| Bits de démarrage [bits] | Toujours 1. | |
| Bits d'arrêt [bits] *1 | 1 ou 2 | |
| Contrôle de flux *1 | Aucun ou contrôle Xon/Xoff | |
| Cible de contrôle de flux * 1 | Envoyer/recevoir, envoyer uniquement ou recevoir uniquement | |
| Valeur initiale du signal RS *1 *2 | Allumé ou éteint | |
| Nombre de caractères à déterminer la fin *1 *3 |
0 à 10 000 (par incréments de 0,1 caractère)) 0 : La fin n'est pas détectée. |
|
| Communications maximales distance [m] |
1 200 *4 | |
| Configuration de la connexion | 1 :N La valeur maximale de N est 32. Vous pouvez changer entre deux fils et quatre fils Connexions. |
|
| Méthode de rafraîchissement des E/S | Free-Run rafraîchissant uniquement | |
| Taille des données PDO [octets] *1 | Entrées ou sorties : 4, 8, 12, 16, 20, 24, 28, 32, 36, 40, 44, 48, 52, 56, 60, 64, 68, 72, 76 ou 80 |
|
| Paramètre d'activation/désactivation de la mise en mémoire tampon de transmission *1 | Activé ou désactivé | |
| Fonctions de sauvegarde des données | Fourni.*5 | |
| Réglage de la résistance de terminaison | Possible | |
| Méthode d'isolement | Alimentation : transformateur et photocoupleur Signaux : Isolateurs numériques |
|
| Consommation d'énergie | • Connecté à une unité centrale 1,65 W max. • Connecté à un coupleur de communication 1,45 W max. |
|
| Lester | 69 g max. | |
| Orientation et restrictions d'installation | Orientation de l'installation : • Connecté à une UC : Possible en installation verticale. • Connecté à un boîtier coupleur de communication : Possible en 6 orientations. Restrictions : Il n'y a aucune restriction. |
|
