Omron CP1W
>
|
| Lieu d'origine | China/JAPAN |
| Nom de marque | Omron |

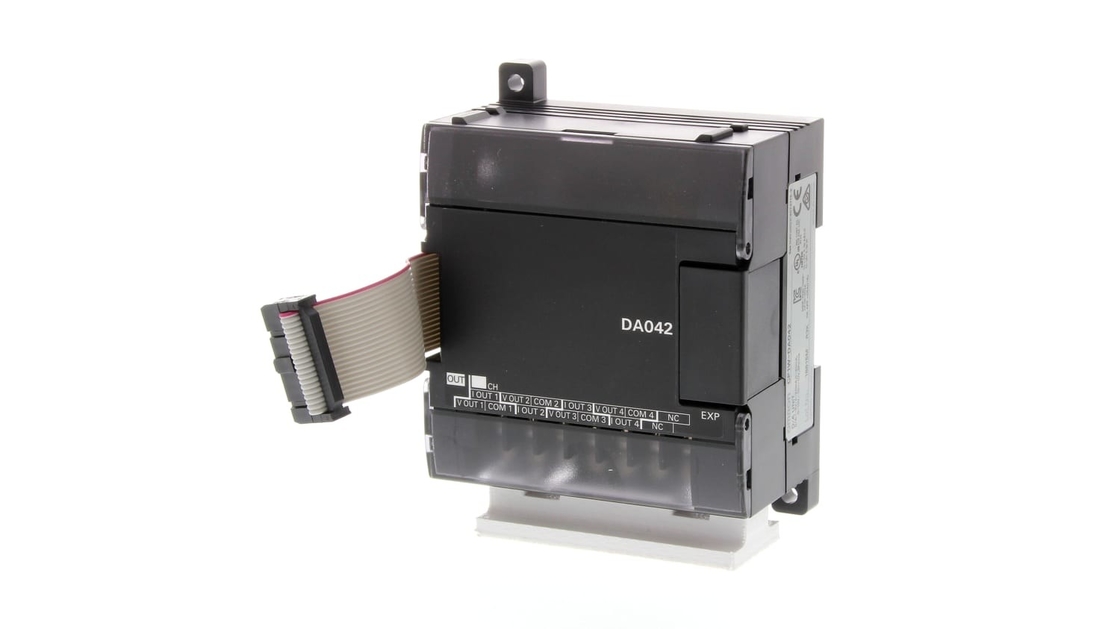

| Numéro de modèle | CP1W-DA042 |
La série du CP1W d'Omron offre la compacité d'un micro-PLC avec la capacité d'un PLC modulaire. La gamme est non seulement compacte, elle est extensible aussi, et a une vitesse de traitement plus rapide que d'autres contrôleurs.
Détails de produit
Le module d'extension de PLC d'Omron peut être relié à l'unité d'unité centrale de traitement pour configurer le nombre exigé de points d'entrée-sortie. Il a 16 sorties de transistor. Cette unité d'expansion peut être employée les contrôleurs programmables de logique pour de CPM1A, de CPM2A, de CP1E, de CP1L et de CP1H série.
24 entrées numériques et sortie numérique 16
DIN sur rail
Arrêt à vis
Automation industrielle
Robotique
Industrie d'automobiles
IP20 a évalué
CE
Lloyd a certifié
NK a certifié
| modèle | CP1W-MAD42/CP1W-MAD44 | CP1W-MAD11 | ||
| Article | Entrée-sortie de tension | Entrée-sortie actuelle | Entrée-sortie de tension | Entrée-sortie actuelle |
| Section d'entrée analogique | 4 entrées (4 mots assignés) | 2 entrées (2 mots assignés) | ||
|
Gamme de signal d'entrée |
0 à 5 volts continu, 1 à 5
Volts continu, 0 à 10 volts continu, ou – 10 à 10 volts continu |
0 à 20 4 à 20 mA de mA ou |
0 à 5 volts continu, 1 à 5 volts continu,
0 à 10 volts continu, ou -10 à 10 volts continu |
0 à 20 4 à 20 mA de mA ou |
| Entrée évaluée maximale | ±15 V | ±30 mA | ±15 V | ±30 mA |
| Impédance externe d'entrée | 1 MΩ mn. | Approximativement 250 Ω | 1 MΩ mn. | Approximativement 250 Ω |
| Résolution | 1/12000 (complet) | 1/6000 (complet) | ||
| °C 25
°C 0 à 55 |
0,2% complet | 0,3% complet | 0,3% complet | 0,4% complet |
| 0,5% complet | 0,7% complet | 0,6% complet | 0,8% complet | |
|
Données de conversion d'A/D |
binaire de 16 bits (hexadécimal à 4 chiffres)
Complet pour – 10 à 10 V : E890 au sortilège 1770 complet pour d'autres gammes : 0000 au sortilège 2EE0 |
binaire de 16 bits (hexadécimal à 4 chiffres)
Complet pour -10 à 10 V : F448 au sortilège 0BB8 complet pour d'autres gammes : sortilège 0000 à 1770 |
||
| Établissement d'une moyenne de la fonction | Soutenu | Soutenu (Settable pour différentes entrées par l'intermédiaire d'interrupteur à positions multiples) | ||
| Fonction de détection à circuit ouvert | Soutenu | |||
| Nombre de sorties | CP1W-MAD42 : 2 sorties (2 mots assignés)
CP1W-MAD44 : 4 sorties (4 mots assignés) |
1 sortie (1 mot a assigné) | ||
|
Gamme du signal de sortie |
1 à 5 volts continu, 0 à 10 volts continu, ou
-10 à 10 volts continu |
0 à 20 4 à 20 mA de mA ou | 1 à 5 volts continu, 0 à 10 volts continu, ou
-10 à 10 volts continu |
0 à 20 4 à 20 mA de mA ou |
| Résistance de charge externe permise de sortie | 2 kΩ mn. | Maximum de 350 Ω. | 1 kΩ mn. | Maximum de 600 Ω. |
| Impédance externe de sortie | 0,5 maxima de Ω. | — | 0,5 maxima de Ω. | — |
| Résolution | 1/12000 (complet) | 1/6000 (complet) | ||
| °C 25
°C 0 à 55 |
0,3% complet | 0,4% complet | ||
| 0,7% complet | 0,8% complet | |||
|
Données réglées (conversion de D/A) |
binaire de 16 bits (hexadécimal à 4 chiffres)
Complet pour -10 à 10 V : E890 au sortilège 1770 complet pour d'autres gammes : 0000 au sortilège 2EE0 |
binaire de 16 bits (hexadécimal à 4 chiffres)
Complet pour -10 à 10 V : F448 au sortilège 0BB8 complet pour d'autres gammes : sortilège 0000 à 1770 |
||
| Temps de conversion | CP1W-MAD42 : 1 ms/point (6 points de ms/all)
CP1W-MAD44 : 1 ms/point (8 points de ms/all) |
2 ms/point (6 points de ms/all) | ||
| Méthode d'isolement | Isolement de photocoupleur entre les terminaux analogues d'entrée-sortie et les circuits internes. Aucun isolement entre les signaux analogues d'entrée-sortie. | |||
|
Consommation actuelle |
CP1W-MAD42 : 5 VOLTS CONTINU : maximum de 120 mA, 24
Volts continu : maximum de 120 mA. CP1W-MAD44 : 5 VOLTS CONTINU : maximum de 120 mA, 24 Volts continu : maximum de 170 mA. |
5 VOLTS CONTINU : 83 maxima de mA, 24 volts continu : maximum de 110 mA. |
||
