| Type |
CP1H-XA
Unités d'unité centrale de traitement |

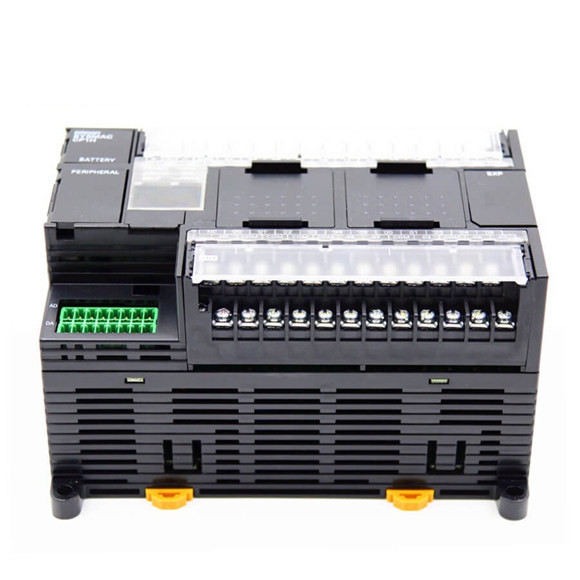

CP1H-X
Unités d'unité centrale de traitement |
Unités d'unité centrale de traitement de CP1H-Y |
| Modèles |
CP1H-XA [] [] [] - [] |
CP1H-X [] [] [] - [] |
CP1H-Y [] [] [] - [] |
| Méthode de contrôle |
Méthode à programme enregistré |
| Méthode de contrôle d'entrée-sortie |
Balayage cyclique avec la régénération immédiate |
| Langue de programme |
Diagramme d'échelle |
| Blocs de fonction |
Nombre maximum de définitions de bloc de fonction : 128 nombres maxima d'exemples : 256
Langues utilisables dans des définitions de bloc de fonction : Diagrammes d'échelle, texte structuré (St) |
| Longueur d'instruction |
1 à 7 étapes par instruction |
| Instructions |
Approximativement 500 (codes de fonction : 3 chiffres) |
| Temps d'exécution d'instruction |
Instructions de base : 0,10 instructions spéciales de mn de μs : 0,15 μs mn. |
| Durée de la transformation commune |
0,7 Mme |
| Capacité de programme |
étapes 20K |
| Nombre de tâches |
288 (32 tâches cycliques et 256 tâches d'interruption) |
| |
Programmé
interrompez les tâches |
1 (no. 2 de tâche d'interruption, fixe) |
Interruption d'entrée
tâches |
8 (no. de tâche d'interruption 140 147, fixe) |
6 (no. de tâche d'interruption 140 145, fixe) |
| (Des tâches d'interruption peuvent également être spécifiées et exécutées pour de contre- interruptions ultra-rapides.) |
Sous-routine maximum
nombre |
256 |
| Nombre maximum de saut |
256 |
Secteurs d'entrée-sortie
* |
Peu d'entrée |
272bits (17 mots) : CIO 0,00 16,15 |
| Peu de sortie |
272bits (17 mots) : CIO 100,00 116,16 |
Analogue intégré
Entrées |
CIO 200 à CIO 203 |
--- |
Analogue intégré
Sorties |
CIO 210 à CIO 211 |
--- |
PLC périodique
Région de lien |
1 440 bits (90 mots) : CIO 3100,00 à CIO 3189,15 (CIO 3100 à CIO 3189) |
| Peu de travail |
8 192 bits (512 mots) : W0.00 à W511.15 (W0 à W511)
Région de CIO : 37 504 bits (2 344 mots) : CIO 3800,00 à CIO 6143,15 (3800 de CIO à CIO 6143) |
| Secteur de TR |
16 bits : TR0 à TR15 |
| Pile d'attente |
8 192 bits (512 mots) : H0.00 à H511.15 (H0 à H511) |
| Secteur de l'AR |
Inaltérable (Écrire-interdit) : 7168 bits (448 mots) : A0.00 à A447.15 (A0 à A447)
Lecture/écriture : 8192 bits (512 mots) : A448.00 à A959.15 (A448 à A959) |
| Minuteries |
4 096 bits : T0 à T4095 |
| Compteurs |
4 096 bits : C0 à C4095 |
| DM de secteur |
32 kilomots : D0 à D32767 |
| Région de registre de données |
16 registres (16 bits) : DR0 à DR15 |
| Indexez la région de registre |
16 registres (32 bits) : IR0 à IR15 |
| Région de drapeau de tâche |
32 drapeaux (32 bits) : TK0000 à TK0031 |
| Trace Memory |
4 000 mots (500 échantillons pour le maximum de données de trace de 31 bits et de 6 mots.) |
| Cassette de mémoire |
Une cassette spéciale de mémoire (CP1W-ME05M) peut être montée.
Note : Peut être employé pour des supports et l'automatique-initialisation de programme. |
| Fonction d'horloge |
Soutenu. Exactitude (déviation mensuelle) :
minute -4,5 à la minute -0,5 (température ambiante : 55°C),
minute -2,0 à la minute +2,0 (température ambiante : 25°C),
minute -2,5 à la minute +1,5 (température ambiante : 0°C) |
| Fonctions de communications |
Un port périphérique intégré (USB 1,1) : Pour le logiciel se reliant de soutien seulement. |
| Un maximum de deux conseils d'option de communications périodiques peut être monté. |
Un maximum de deux conseils d'option d'Ethernet peut être monté. Quand utilisant CP1W-CIF41
Ver.1.0, un conseil d'option d'Ethernet peut être monté. |
| Support de mémoire |
Mémoire instantanée : Programmes de l'utilisateur, paramètres (tels que l'installation de PLC), données de commentaire,
et le secteur entier de DM peut être épargné à la mémoire instantanée en tant que valeurs initiales.
Support de batterie : La pile d'attente, des DM de secteur, et les contre-valeurs (drapeaux, picovolte) sont soutenus
par une batterie. |
| Durée de vie de batterie |
5 ans à 25°C. (utilisez la batterie de rechange d'ici deux ans de la fabrication.) |
| Terminaux intégrés d'entrée |
40 (24 entrées, 16 sorties) |
20 (12 entrées, 8 sorties)
entrées de Ligne-conducteur : Deux haches pendant les phases A,
B, et Z
sorties de Ligne-conducteur : Deux haches pour l'onde entretenue et
CCW |
Nombre de raccordable
Unités de l'expansion (entrée-sortie) |
Unités d'entrée-sortie d'expansion de CP : maximum 7 ; unités spéciales d'entrée-sortie de CJ-séries ou unités d'autobus d'unité centrale de traitement : maximum 2. |
| Nombre maximal des points d'entrée-sortie |
320 (40 construits dans + 40 par expansion (entrée-sortie)
Unités du × 7 d'unité) |
300 (20 construits dans + 40 par expansion (entrée-sortie)
Unités du × 7 d'unité) |
| Entrées d'interruption |
8 entrées (partagées par l'interruption externe
entrées (contre- mode) et le rapide
entrées de réponse.) |
6 entrées (partagées par l'interruption externe
entrées (contre- mode) et le rapide
entrées de réponse.) |
Compteur d'entrée d'interruption
mode |
8 entrées (fréquence de réponse : 5 kilohertz
maximum pour toutes les entrées d'interruption), 16 bits
En haut ou en bas des compteurs |
6 entrées (fréquence de réponse : maximum de 5 kilohertz.
pour toutes les entrées d'interruption), 16 bits
En haut ou en bas des compteurs |
| entrées de Rapide-réponse |
8 points (durée d'impulsion d'entrée de mn : maximum de 50 μs) |
6 points (durée d'impulsion d'entrée de mn : maximum de 50 μs) |
| Interruptions programmées |
1 |
| Compteurs ultra-rapides |
4 entrées :
Phases différentielles (4x), 50 kilohertz ou
Monophasé (impulsion plus la direction,
vers le bas, augmentation), 100 kilohertz
Chaîne de valeur : 32 bits, mode linéaire ou anneau
mode
Interruptions : Comparaison de valeur à atteindre ou
comparaison de gamme |
2 entrées :
Phases différentielles (4x), 500 kilohertz ou simples
phase, 1 mégahertz et
2 entrées :
Phases différentielles (4x), 50 kilohertz ou simples
phase (impulsion plus la direction, haut/bas,
augmentation), 100 kilohertz
Chaîne de valeur : 32 bits, mode linéaire ou anneau
mode
Interruptions : Comparaison de valeur à atteindre ou
comparaison de gamme |
Impulsion
sorties
(modèles
avec
transistor
sorties
seul) |
Sorties d'impulsion |
Accélération trapézoïdale ou de S-courbe et
décélération (rapport de devoir : 50% fixe)
4 sorties, 1 hertz à 100 kilohertz (CCW/CW ou
impulsion plus la direction) |
Accélération trapézoïdale ou de S-courbe et
décélération (rapport de devoir : 50% fixe)
2 sorties, 1 hertz à 1 mégahertz (CCW/CW ou impulsion
direction plus)
2 sorties, 1 hertz à 100 kilohertz (CCW/CW ou
impulsion plus la direction) |
| Sorties de PWM |
Rapport de devoir : 0,0% à 100,0% (unité : 0,1%)
2 sorties, 0,1 à 6553,5 hertz (exactitude : ±5% à 1 kilohertz) |
| Terminaux analogues intégrés d'entrée-sortie |
4 entrées analogiques et
2 sorties analogiques |
Aucun |
| Contrôle analogue |
1 (plaçant la gamme : 0 à 255) |
| Entrée analogique externe |
1 entrée (résolution : 1/256, chaîne d'entrée : 0 à 10 V), non d'isolement |
