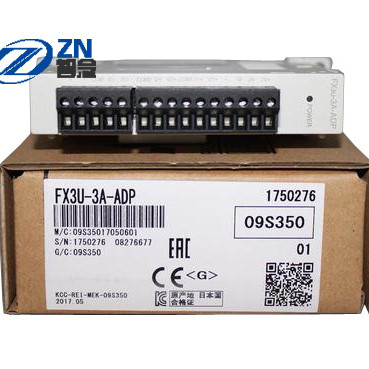

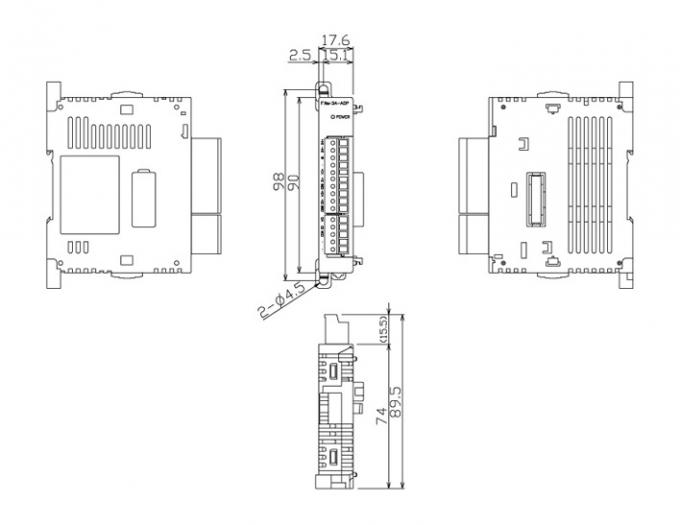

Module de PLC de Mitsubishi
>
|
| Lieu d'origine | China/JAPAN |
| Nom de marque | Mitsubishi |
| Numéro de modèle | FX3U-3A-ADP |
Un adaptateur analogue à haute précision d'entrée-sortie avec une résolution de binaire mordue par 12.
[Caractéristiques]
- Entrée à deux voies (tension : DC0 à 10V ou actuel : DC4 à 20mA) et à sortie d'un-canal (tension : DC0 à 10V ou actuel : DC4 à 20mA) sont possibles.
- L'entrée est pour chaque canal. La tension ou l'entrée actuelle peut être spécifiée.
- Des données peuvent être transférées sans programme (sans instruction consacrée).
[Application]
- Commode pour convertir des signaux d'entrée analogique en valeurs numériques et valeurs numériques aux signaux de sortie analogique.
| Norme de conformité | UL/cUL kc |
|---|
| Entrée analogique | Gamme d'entrée analogique | Entrée de tension | DC0-10V (résistance d'entrée 198.7kΩ) |
|---|---|---|---|
| Entrée actuelle | DC4-20mA (résistance d'entrée 250Ω) | ||
| Nombre de canaux d'entrée | 2 canaux | ||
| Entrée maximum absolue | Entrée de tension | -0.5V, + 15V | |
| Entrée actuelle | -2mA, + 30mA | ||
| Caractéristiques d'entrée | Le mode saisie (tension/entrée actuelle) peut être placé pour chaque canal. | ||
| Sortie numérique | binaire 12bit | ||
| résolution | Entrée de tension | 2.5mV (10V X 1/4000) | |
| Entrée actuelle | 5μA (16mA X 1/3200) | ||
| Exactitude complète | Entrée de tension | ° C du ± 5 du ° C de la température ambiante 25 : ± 0,5% (± 50mV) pour 10V complet ° 0 à 55 C ° C de température ambiante : ± 1,0% (± 100mV) pour 10V complet |
|
| Entrée actuelle | ° C du ± 5 du ° C de la température ambiante 25 : ± 0,5% (± 80μA) pour ° 0 à 55 C le ° complet C de la température ambiante de 16mA : ± 1,0% (± 160μA) pour 16mA complet |
||
| A / Temps de conversion de D | Quand compteur séquentiel se reliant de FX3U/FX3UC | nombre de 80 μs x de canaux d'entrée de + nombre utilisé 40 μs x de canaux de sortie utilisés (des données sont mises à jour chaque cycle de calcul) | |
| Quand compteur séquentiel se reliant de FX3S/FX3G/FX3GC | nombre de 90 μs x de canaux d'entrée de + nombre utilisé 50 μs x de canaux de sortie utilisés (des données sont mises à jour chaque cycle de calcul) | ||
| Méthode d'isolation | Isolation de ・ entre la section d'entrée-sortie et le compteur séquentiel analogues par le photocoupleur Isolation de ・ entre l'alimentation d'énergie d'entraînement et la section d'entrée-sortie analogue par le convertisseur de C.C/C.C Non-isolation de ・ entre chaque canal |
||
| Sortie analogique | Gamme de sortie analogique | Sortie de tension | DC0-10V (résistance de charge externe 5k-1MΩ) |
| Sortie actuelle | DC4 à 20mA (résistance de charge externe 500Ω ou moins) | ||
| Nombre de canaux de sortie | 1 canal | ||
| Caractéristiques de sortie | Le mode sortie (tension/sortie actuelle) peut être placé. | ||
| Entrée de Digital | binaire 12bit | ||
| résolution | Sortie de tension | 2.5mV (10V X 1/4000) | |
| Sortie actuelle | 4μA (16mA X 1/4000) | ||
| Exactitude complète | Sortie de tension | ° C du ± 5 du ° C de la température ambiante 25 : ± 0,5% (± 50mV) pour 10V complet ° 0 à 55 C ° C de température ambiante : ± 1,0% (± 100mV) pour 10V complet La résistance de charge externe (Rs) est moins que 5kΩ dans ce cas, le calcul suivant sera augmentée. (Augmentations de 100 système mv par 1%.) 47 × 100/(Rs + 47) -0,9 (%) |
|
| Sortie actuelle | ° C du ± 5 du ° C de la température ambiante 25 : ± 0,5% (± 80μA) pour ° 0 à 55 C le ° complet C de la température ambiante de 16mA : ± 1,0% (± 160μA) pour 16mA complet |
||
| D / Un temps de conversion | Quand compteur séquentiel se reliant de FX3U/FX3UC | nombre de 80 μs x de canaux d'entrée de + nombre utilisé 40 μs x de canaux de sortie utilisés (des données sont mises à jour chaque cycle de calcul) | |
| Quand compteur séquentiel se reliant de FX3S/FX3G/FX3GC | nombre de 90 μs x de canaux d'entrée de + nombre utilisé 50 μs x de canaux de sortie utilisés (des données sont mises à jour chaque cycle de calcul) | ||
| Méthode d'isolation | Isolation de ・ entre la section d'entrée-sortie et le compteur séquentiel analogues par le photocoupleur Isolation de ・ entre l'alimentation d'énergie d'entraînement et la section d'entrée-sortie analogue par le convertisseur de C.C/C.C Non-isolation de ・ entre chaque canal |
||
| Le nombre d'entrée-sortie a occupé des points | 0 points (non liés au nombre maximum de points d'entrée-sortie dans le compteur séquentiel) | ||
| Compteur séquentiel applicable | FX3S, FX3G (Ver.1.20 ou plus tard), FX3U (Ver.2.61 ou plus tard), FX3GC, FX3UC (Ver.2.61 ou plus tard) FX3S-CNV-ADP est exigé pour se relier à FX3S. FX3G-CNV-ADP est exigé pour se relier à FX3G. Une carte d'expansion est requise de se relier à FX3U et à FX3UC-32MT-LT (- 2). |
||
| de masse | Au sujet de 0.1kg | ||
| alimentation d'énergie | Alimentation d'énergie d'entraînement de circuit de conversion | DC24V + 20% -15% Reliez une alimentation d'énergie de DC24V au TB 90mA et assurez-la. |
|---|---|---|
| Alimentation d'énergie d'entraînement d'interface | DC5V 20mA La puissance interne est assurée à partir de l'alimentation d'énergie de DC5V en unité de base. |
| Température ambiante | 0-55 ・ lors du fonctionnement -25 de ・ de ・ de ・ de ・ de ℃ | ・ de ・ de ・ de ・ de ・ de 75 ℃ pendant le stockage | ||
|---|---|---|---|
| Hygrométrie | ・ de ・ de ・ de ・ de ・ de ・ de Rhésus de 5 à de 95% (aucune condensation) lors du fonctionnement | ||
| Vibration résistante | En montant le rail DIN | Fréquence : 10-57Hz | Amplitude unilatérale : 0.035mm X, Y, Z 10 fois dans chaque direction (80 minutes au total) |
| Fréquence : 57-150Hz | Accélération : 4.9m/s 2 X, Y, Z 10 fois dans chaque direction (80 minutes au total) | ||
| À l'heure du support direct | Fréquence : 10-57Hz | Amplitude unilatérale : 0.075mm X, Y, Z 10 fois dans chaque direction (80 minutes au total) | |
| Fréquence : 57-150Hz | Accélération : 9.8m/s 2 X, Y, Z 10 fois dans chaque direction (80 minutes au total) | ||
| Résistance à l'impact | 147m / impulsion à demi onde de s 2, de temps 11ms d'action, de sinus et de cosinus 3 fois dans chaque direction de X, Y, Z | ||
| Résistance de bruit | Basé sur un simulateur de bruit avec une tension de bruit de 1 000 Vp-p, une largeur de bruit des μs 1, une hausse de 1 NS, et une période de 30 à 100 hertz. | ||
| Tension de tenue | Entre tous les terminaux et terminal à terre : AC500V 1 minute | ||
| Résistance d'isolation | Entre tous les terminaux et terminal à terre : 5MΩ ou plus avec l'appareil de contrôle de résistance d'isolation de DC500V | ||
| la terre | Au sol de la classe D (fondant la résistance : 100Ω ou moins) Fondre devrait être fondre consacré ou fondre partagé. |
||
| L'atmosphère de l'utilisation | Aucun gaz corrosif ou inflammable, la poussière conductrice pas terrible | ||
| Altitude utilisée | Il ne peut pas être employé dans un environnement où la pression est de 2000 m ou moins et la pression atmosphérique est plus haute que la pression atmosphérique. Il peut décomposer. |
||
