Commande servo de Mitsubishi
>
|
| Lieu d'origine | China/JAPAN |
| Nom de marque | Mitsubishi |
| Numéro de modèle | MR-J2S-700B |
|
MR-J2S |
Type servo nom d'amplificateur |
MR-J2S-700B |
|||||||
|
Type correspondant nom de moteur servo |
|
||||||||
|
Amplificateur servo |
Contrôle |
Tension, fréquence |
C.A. 200 | 230V/50, 60Hz monophasé |
||||||
|
Fluctuation permise de tension |
Monophasé AC170 | 253V |
||||||||
|
Variation permise de fréquence |
Dans le ± 5% |
||||||||
|
Entrée (w) |
50 |
||||||||
|
Puissance principale de circuit |
Tension, fréquence (note 1) |
C.A. triphasé 200 | 230V/50, 60Hz (note 2) |
|||||||
|
Fluctuation permise de tension |
V triphasé à C.A. 200 à 230 : V triphasé à C.A. 170 à 253 |
||||||||
|
Variation permise de fréquence |
Dans le ± 5% |
||||||||
|
Capacité d'alimentation d'énergie |
|
||||||||
|
Irruption actuelle |
|
||||||||
|
Méthode de contrôle |
Contrôle sinusoïdal de PWM · Méthode de contrôle actuelle |
||||||||
|
Frein dynamique |
Intégré (note 3) |
||||||||
|
Fonction de protection |
Au-dessus de l'arrêt actuel, arrêt de surtension de régénération, arrêt de surcharge (courant ascendant électronique), protection de surchauffe de moteur servo, protection de défaut de détecteur, protection de défaut de régénération, sousvoltage, protection de panne de courant instantanée, protection de survitesse, |
||||||||
|
Entrée de commande maximum pendant le contrôle de position |
Équivalent à 10Mpps |
||||||||
|
délivrance |
Refroidissement obligatoire, ouvert (IP00) |
||||||||
|
Environnement |
La température principale |
0 55 au ° C (ne pas être gelé), stockage : -20 65 au ° C (ne pas être gelé) |
|||||||
|
Humidité hebdomadaire |
Rhésus de 90% ou moins (aucune condensation), conservation : Rhésus de 90% ou moins (aucune condensation) |
||||||||
|
l'atmosphère |
À l'intérieur (aucune lumière du soleil directe), gaz corrosif, gaz inflammable, brouillard de pétrole, protégé de la poussière |
||||||||
|
Altitude/vibration |
Moins de 1000m au-dessus du niveau de la mer/5.9m/s2 ou ci-dessous |
||||||||
|
Poids (kilogrammes) |
7,2 |
||||||||

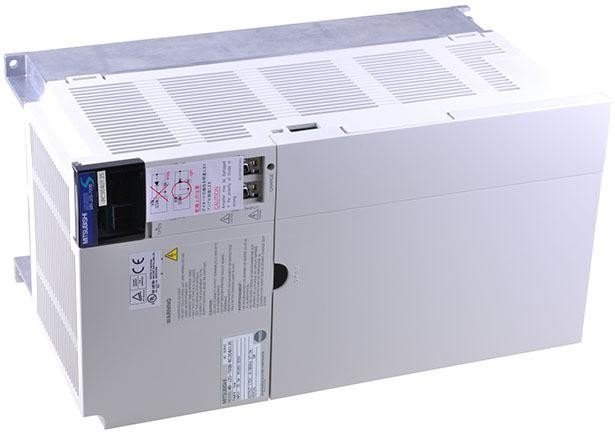

Mitsubishi MR-J2S-700B (MRJ2S700B) est un 7kW, RÉSEAU de SSC servo d'amplificateur de 200V Melservo MR-J2. Le premier des deux alimentations d'énergie dans cet amplificateur servo est le circuit de commande. Le circuit de commande a une tension de 200 à 230VAC que les fonctions sur 1 phase et sa fréquence est 50/60Hz. La tension de l'amplificateur servo de MR-J2S-700B en soi peut augmenter à une 1 phase semblable entre 200 et 253VAC. La fréquence est autorisée à hésiter entre +5% et -5%. L'autre alimentation d'énergie, le circuit principal, a exactement la même tension et la fréquence et leurs gammes étendues excepté le fait qui est opère un triphasé au lieu de 1 phase.
L'amplificateur servo de MR-J2S-700B est autorisé pour avoir quatre moteurs servo discrets, à savoir ceux décrits dans ce qui suit : HC-SFS702 (B), HA-LFS601 (B), HA-LFS702, et HA-LFS701M (B).
L'amplificateur servo de MR-J2S-700B a quatre ports. Les ports de CN1A et de CN1B peuvent participer au SSCNET. Le CN1B participe par l'enchaînement avec l'autre amplificateur et/ou un connecteur terminal (ce connecteur terminal est un MR-A-TM). Le port de CN1A (également lié au SSCNET) peut se relier à une module de commande de mouvement et à une module de commande de positionnement qui sont de la série de Q ou des séries. Puis, le port CN2 peut se relier à un moteur servo des moteurs servo spécifiques connectables à l'amplificateur servo de MR-J2S-700B. Le port final, le CN3, peut lier à un PC qui possède M. Configurator, permettant le MR-J2S-700B à l'amplificateur servo d'engendrer la communication de RS-232C, permettant l'association entre l'amplificateur servo et le PC.
Applications :
Machines de convoyeurs, de préparation alimentaire, imprimantes, petits chargeurs et déchargeurs, petits robots et dispositifs d'ensemble de composant, petites tables DE X/Y, petits conducteurs de presse.
