Assemblée industrielle CQM1-CPU21 PA206 OC222 de module de PLC d'Omron Sysmac

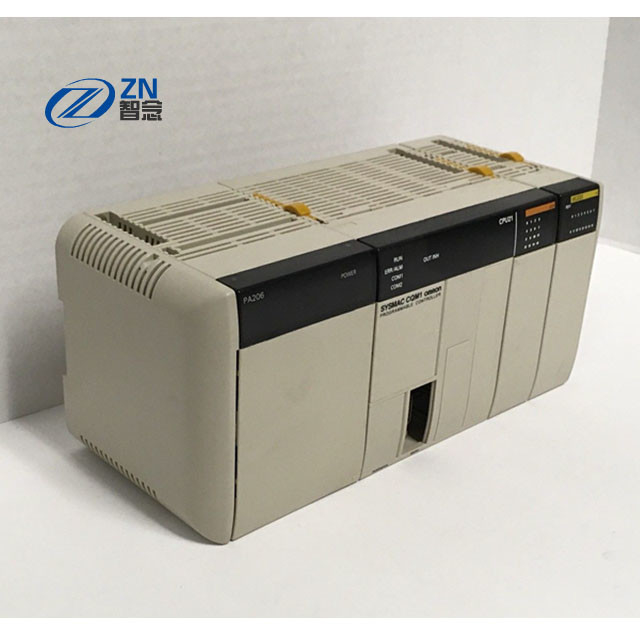

Sysmac CQM1-CPU21, PA206, OC222 Assemblée de module de PLC Omron

Le CQM1 est un PC compact et ultra-rapide composé d'une unité d'unité centrale de traitement, de l'unité d'alimentation d'énergie, et des unités d'entrée-sortie qui fournissent ensemble

à 256 points totaux d'entrée-sortie. Ces composants ferment à clef ensemble sur les côtés, permettant les changements simples de la taille et de la capacité de

PC. Il y a six types d'unité d'unité centrale de traitement, montrés dans la table ci-dessous. Toutes les unités d'unité centrale de traitement excepté le CQM1-CPU11-E ont

interface intégrée de RS-232C.

Le CQM1 fournit beaucoup de caractéristiques avancées, y compris ce qui suit :
· L'unité d'unité centrale de traitement fournit 16 terminaux intégrés d'entrée.
· Des unités d'entrée-sortie peuvent être ajoutées pour augmenter la capacité d'entrée-sortie.
· Le CQM1 est beaucoup plus rapide : environ 20 de périodes PCs que de type p plus rapidement.
· Des minuteries ultra-rapides et les compteurs sont incorporés.
· Des sorties sont traitées quand des instructions sont exécutées (les sorties directes).
Le CQM1 soutient trois types d'interruptions :
· Interruptions d'entrée
Des interruptions d'entrée sont employées pour traiter les signaux d'entrée d'un périphérique externe qui sont plus courts que le temps d'exécution du programme. Entrée

des signaux avec une durée d'impulsion aussi sous peu que 0,1 Mme peuvent être employés.
· Interruptions programmées
Des interruptions programmées peuvent être exécutées utilisant un rythmeur ultra-rapide.
· Contre- interruptions ultra-rapides
· Les impulsions monophasées jusqu'à 5 kilohertz et les impulsions biphasées jusqu'à 2,5 kilohertz peuvent être entrée. De contre- interruptions ultra-rapides peuvent être combinées

avec des sorties d'impulsion pour des applications telles que le contrôle de moteur. Le CQM1-CPU43-EV1 et le CQM1-CPU44-EV1 peuvent accepter monophasé

impulsions jusqu'à 50 kilohertz et impulsions biphasées jusqu'à 25 kilohertz. Le compteur ultra-rapide (entrée absolue d'encodeur pour le CPU44-EV1) a deux

les points se sont ajoutés. La fonction de sortie d'impulsion palpite jusqu'à 1 kilohertz peut être sortie des contacts d'unité de sortie. Le CQM1-CPU43-EV1 a deux

ports consacrés pour produire des impulsions de 50 kilohertz.
